【導讀】電源是將其它形式的能轉換成電能的裝置。電源自“磁生電”原理，由水力、風力、海潮、水壩水壓差、太陽能等可再生能源，及燒煤炭、油渣等產生電力來源。常見的電源是干電池(直流電)與家用的110V-220V 交流電源。本文主要是關于電腦電源的相關介紹，并著重對電腦電源保護機制種類進行了詳盡的闡述。
電腦電源
電源是將其它形式的能轉換成電能的裝置。電源自“磁生電”原理，由水力、風力、海潮、水壩水壓差、太陽能等可再生能源，及燒煤炭、油渣等產生電力來源。常見的電源是干電池(直流電)與家用的110V-220V 交流電源。
優質的電源一般具有FCC、美國UL和中國長城等多國認證標志。這些認證是認證機構根據行業內技術規范對電源制定的專業標準，包括生產流程、電磁干擾、安全保護等，凡是符合一定指標的產品在申報認證通過后，才能在包裝和產品表面使用認證標志，具有一定的權威性。
工作原理
發電機能把機械能轉換成電能，干電池能把化學能轉換成電能。發電機、電池本身并不帶電，它的兩極分別有正負電荷，由正負電荷產生電壓(電流是電荷在電壓的作用下定向移動而形成的)，電荷導體里本來就有，要產生電流只需要加上電壓即可，當電池兩極接上導體時為了產生電流而把正負電荷釋放出去，當電荷散盡時，也就荷盡流(壓)消了。干電池等叫做電源。通過變壓器和整流器，把交流電變成直流電的裝置叫做整流電源。能提供信號的電子設備叫做信號源。晶體三極管能把前面送來的信號加以放大，又把放大了的信號傳送到后面的電路中去。晶體三極管對后面的電路來說，也可以看做是信號源。整流電源、信號源有時也叫做電源。
電源是向電子設備提供功率的裝置，也稱電源供應器，它提供計算機中所有部件所需要的電能。電源功率的大小，電流和電壓是否穩定，將直接影響計算機的工作性能和使用壽命。
計算機電源是一種安裝在主機箱內的封閉式獨立部件，它的作用是將交流電通過一個開關電源變壓器換為5V，-5V，+12V，-12V，+3.3V等穩定的直流電，以供應主機箱內系統版，軟盤，硬盤驅動及各種適配器擴展卡等系統部件使用。通俗來講就是，一個電源壞了，另一個備份電源代替其供電?？梢酝ㄟ^為節點和磁盤提供電池后援來增強硬件的可用性。HP 支持的不間斷電源(UPS)，如 HP PowerTrust，可提防瞬間掉電。磁盤與供電電路的連接方式應使鏡像副本分別連接到不同的電源上。根磁盤與其相應的節點應由同一電源電路供電。特別是，群集鎖磁盤(當重組群集時用作仲裁器)應該有冗余電源，或者，它能由群集中節點之外的電源供電。HP 代表可提供關于群集的電源、磁盤和 LAN 硬件布局方面的詳細信息。目前許多磁盤陣列和其他架裝系統含有多個電源輸入，它們應部署為設備上的不同電源輸入連接到帶有兩個或三個電源輸入的獨立電路設備上，這樣，一般情況下，只要出現故障的電路不超過一個，系統就能繼續正常運行。因此，如果群集中的所有硬件有2個或3個電源輸入，則要求至少有三個獨立的電路，以確保群集的電路設計中沒有單點故障。發電機能把機械能轉換成電能，干電池能把化學能轉換成電能。發電機、電池本身并不帶電，它的兩極分別有正負電荷，由正負電荷產生電壓(電流是電荷在電壓的作用下定向移動而形成的)，電荷導體里本來就有，要產生電流只需要加上電壓即可，當電池兩極接上導體時為了產生電流而把正負電荷釋放出去，當電荷散盡時，也就荷盡流(壓)消了。干電池等叫做電源。通過變壓器和整流器，把交流電變成直流電的裝置叫做整流電源。能提供信號的電子設備叫做信號源。晶體三極管能把前面送來的信號加以放大，又把放大了的信號傳送到后面的電路中去。晶體三極管對后面的電路來說，也可以看做是信號源。整流電源、信號源有時也叫做電源。
開關電源的工作過程相當容易理解，在線性電源中，讓功率晶體管工作在線性模式，與線性電源不同的是，PWM開關電源是讓功率晶體管工作在導通和關斷的狀態，在這兩種狀態中，加在功率晶體管上的伏-安乘積是很小的(在導通時，電壓低，電流大;關斷時，電壓高，電流小)/功率器件上的伏安乘積就是功率半導體器件上所產生的損耗。
與線性電源相比，PWM開關電源更為有效的工作過程是通過“斬波”，即把輸入的直流電壓斬成幅值等于輸入電壓幅值的脈沖電壓來實現的。 脈沖的占空比由開關電源的控制器來調節。一旦輸入電壓被斬成交流方波，其幅值就可以通過變壓器來升高或降低。通過增加變壓器的二次繞組數就可以增加輸出的電壓值。最后這些交流波形經過整流濾波后就得到直流輸出電壓。
控制器的主要目的是保持輸出電壓穩定，其工作過程與線性形式的控制器很類似。也就是說控制器的功能塊、電壓參考和誤差放大器，可以設計成與線性調節器相同。他們的不同之處在于，誤差放大器的輸出(誤差電壓)在驅動功率管之前要經過一個電壓/脈沖寬度轉換單元。開關電源有兩種主要的工作方式：正激式變換和升壓式變換。盡管它們各部分的布置差別很小，但是工作過程相差很大，在特定的應用場合下各有優點。
電源分類
普通電源
又可細分為：開關電源、逆變電源、交流穩壓電源、直流穩壓電源、DC/DC電源、通信電源、模塊電源、變頻電源、UPS電源、EPS應急電源、凈化電源、PC電源、整流電源、定制電源、加熱電源、焊接電源/電弧電源、電鍍電源、網絡電源、電力操作電源、適配器電源、線性電源、電源控制器/驅動器、功率電源、其他普通電源、逆變電源、參數電源、調壓電源、變壓器電源。
特種電源
特種電源又可細分為：岸電電源、安防電源、高壓電源、醫療電源、軍用電源、航空航天電源、激光電源、其他特種電源。
特種電源即特殊種類的電源。所謂特殊主要是由于衡量電源的技術指標要求不同于常用的電源，其主要是輸出電壓特別高，輸出電流特別大，或者對穩定度、動態響應及紋波要求特別高，或者要求電源輸出的電壓或電流是脈沖或其它一些要求。這就使得在設計及生產此類電源時有比普通電源有更特殊甚至更嚴格的要求。特種電源一般是為特殊負載或場合要求而設計的，它的應用十分廣泛。主要有：電鍍電解、陽極氧化、感應加熱、醫療設備、電力操作、電力試驗、環保除塵、空氣凈化、食品滅菌、激光紅外、光電顯示等。而在國防及軍事上，特種電源更有普通電源不可取代的用途，主要用于：雷達導航、高能物理、等離子體物理及核技術研究等。
1、雷達發射機用的高壓電源
在現代雷達發射機中，用行波管(TWT)作為微波功率放大器件占有很大的比例，作為高功率部分，它的可靠性與技術指標如何，對雷達發射機乃至整個雷達有著直接的影響。而支撐著行波管的高壓電源(系統)更顯得至為重要。開關電源技術作為一種高頻、高效電力電子技術，隨著電子元器件、產品的不斷更新，大功率器件的更新換代，大功率開關電源技術得到了發展。雷達行波管用高壓開關電源，可采用全橋諧振PWM調制方式，大功率開關器件采用先進的IGBT模塊及先進可靠的驅動電路，使得電源的整體性能良好，穩定度好，并且具有各種保護功能。
工作原理：將50Hz三相380V通過電網濾波器，經整流及濾波得到500多伏的直流電壓，供給串聯諧振變換器。由于本電源輸出高達20kV，為了減輕變壓器的設計難度以及減小高壓整流二極管的耐壓值、提高電源的可靠性，采用變壓器兩個次級分別全橋整流，然后疊加輸出。全橋變換器由四個IGBT、一個高頻變壓器及整流電路組成。控制電路提供兩對彼此絕緣、相位相差180°的脈沖輸入到IGBT驅動電路，控制IGBT的通斷。將直流電壓變換成為交變的20kHz脈沖電壓，經變壓器及全橋整流和濾波電路，得到幾十kV的電壓。
2、電子束焊機用大功率高壓電源
電子束焊接因具有不用焊條、不易氧化、工藝重復性好及熱變形量小的優點而廣泛應用于航空航天、原子能、國防及軍工、汽車和電氣電工儀表等眾多行業。電子束焊接的基本原理是電子槍中的陰極由于直接或間接加熱而發射電子，該電子在高壓靜電場的加速下通過電磁場的聚焦就可以形成能量密度極高的電子束，用此電子束去轟擊工件，巨大的動能轉化為熱量，使焊接處工件熔化，形成熔池，從而實現對工件的焊接。
高壓電源是設備的關鍵技術之一，它主要為電子槍提供加速電壓，其性能好壞直接決定電子束焊接工藝和焊接質量。電子束焊機用高壓電源與其它類型的高壓電源相比，具有不同的技術特性，技術要求主要為紋波系數和穩定度，紋波系數要求小于1%，穩定度為±1%，甚至紋波系數小于0.5%，穩定度為±0.5%，同時重復性要求小于0.5%。以上要求均根據電子束斑和焊接工藝所決定。電子束焊機用高壓電源的操作是必須與有關系統進行連鎖保護，主要有真空連鎖、陰極連鎖、閘閥連鎖、聚焦連鎖等，以確保設備和人身安全。高壓電源必須符合EMC標準，具有軟起動功能，防止突然合閘對電源的沖擊。
這種電源由于功率大(達30kW)，輸出電壓高(150kV)，工作頻率較高(20kHz)，而對穩定精度、紋波及電壓調節率均有較高的要求。選用先進的三相全控可控整流技術、大功率高頻逆變器，用新型功率器件IGBT作為功率開關。三相全控可控整流和逆變器各自采用獨立的控制板，IGBT驅動采用進口厚膜驅動電路，加上輸入電網濾波器和平波電抗器及電容組成的濾波電路。使電源的功率變換部分具有較好的技術先進性和良好的功率變換性。
高壓部分：高壓變壓器磁芯采用最新的非晶態材料，采用獨特的高頻高壓繞制工藝，雙高壓變壓器疊加工作。先進的整流和合理的倍壓電路以及高壓均壓技術保證高壓電源的高壓部分穩定可靠，反饋及高壓指示信號用精密的分壓器，由高壓輸出端直接采樣，保證電源有很高的穩壓精度、電壓調整率和準確可信的高壓測量精度。采用合理的高壓濾波技術，保證電源有良好的紋波。高壓部分放在一個油箱內。
3、高壓脈沖電源
在雷達導航設備中，其發射部分一般都需要一高電壓、窄脈沖、不同重復頻率的強功率脈沖源。這種強功率脈沖源一般通過一個高壓電源將市電升為幾千伏至幾十千伏直流高壓，然后由一個調制器將直流高壓調制為所需脈寬及頻率的脈沖源以供發射管使用。
脈沖源主要由高壓電源及調制器部分組成，高壓電源采用開關穩壓電源，調制器采用半導體器件的固態調制器。
使用方給出的觸發脈沖是TTL電平的信號，應在輸入隔離變壓器前增加接口電路，此接口電路一是為了預放大TTL脈沖信號，二是為了與隔離變壓器匹配。為了達到隔離的目的，使用方可提供此接口電路的電源，制造方只需提出電源需求并在電路中設計相應的變換、濾波電路即可。
觸發脈沖經過脈沖變壓器隔離后經過預調器脈沖整形，功率放大后去觸發調制板和截尾板工作。由預調器產生的激勵脈沖經過變壓器隔離去驅動調制板的每一只場效應管，此時調制板導通高壓電源送到微波三極管的陽極，微波三極管的陰極電子開始發射，微波三極管將送入輸入端的小功率高頻信號放大成大功率的高頻信號。當脈沖結束時，由預調器產生的截尾脈沖去觸發截尾板，截尾板導通后將微波三極管的分布電容釋放，所以可以得到很好的脈沖后沿。
淺談電腦電源保護機制種類
電源是整機中負荷最大最辛苦最容易老化損耗的部件，一旦開機電源就得馬不停蹄的工作工作再工作，甚至乎，為了保證能使用鍵鼠等外設一鍵開機或者定時開機，電源在關機的時候電源還得保持+5V的供電輸出。看，主板CPU內存硬盤兄弟已經休息了電源還在工作堪稱勞模典范，馬云家的敬業福最應該送給電源了。
隨著現代電子行業的迅猛烈發展，筆記本電腦因為其體積小，重量輕，便于攜帶等優點，已逐步替代臺式電腦，走進了千家萬戶，成為現代人工作，學習，生活常用的現代化電子設備。2000年前筆記本電腦的電池，往往采用鎳氫電池進行制造，但由于鎳氫電池重量重，具有記憶效應，在使用的時候，其性能往往不盡人意，自從19世紀，90年代，發明了鋰離子電池，并進行了商品化生產，鋰離子電池的生產工藝不斷改進，其電池的容量也不斷增加，其中以松下，三洋等品牌的鋰離子電池的性能比較優良，在出口的筆記本電腦的電池，多數采用這些品牌的單電池進行組裝，制造成電池組。但鋰離子電池在工作時，其內部進行的化學反應非常劇烈，也具有一定的危險性，所以一般，由鋰離子電池制造加工成的筆記本電池，其保護控制部分，要比由鎳氫電池加工成的筆記本電池要復雜的多。
1、鋰離子電池的結構
鋰離子電池的正極材料為氧化物，常見有氧化錳鋰、氧化鈷鋰、氧化鎳鋰、磷酸鐵鋰等。鋰離子電池的負極材料主要是石墨化碳材料，其導電劑為乙炔黑。其電解質，有碳酸脂和聚合物兩種。鋰離子電池的隔膜采用聚烯微孔隔膜，而且此隔膜在離子今昔功能交換的時候，保液能力好，強度高，抗氧化性能好。最后外殼由鋁殼或塑殼組成。
2、筆記本電腦電池的參數要求
筆記本電腦電池，規定了充放電的一些基本電氣性能，現以單節松下電池，型號為CGR18650，容量為2000mAH，9個單電池進行三并聯再三串聯加工制造成的筆記本電池組為例進行說明：
3、筆記本電池組的保護功能元件
在筆記本電腦的電池中，除了用有保護功能的電路板實現相應的保護功能外，還增加了有獨立保護功能的電子元件，來實現保護功能。
3.1 過流保護功能
一般在電池組的的負極輸出端串聯自恢復式熱敏電阻polyswitch LR730，當電流流向負極的時候，在polyswitch上產生的溫度為40℃，電流超過13A或是常溫下超過16A，這個PTC元件就會在幾十秒種內，由之前的低阻狀態變為高阻狀態，將電流限制到足夠小的范圍內，起到過流保護的作用。當過電流問題解除后，熱敏電阻可以自行恢復到初始低電阻導通狀態。
3.2 過溫保護功能
由于筆記本電腦電池充放電時是發熱的，當負載短路或其它異常放電情況，而保護電路失效，在極短的時間內會產生很大的電流，使得電池內部溫度急劇升高，在極短的時間內引發一系列的劇烈反映，此時是非常危險的，必須切斷電流，在電池組中間串聯一個溫度保護器件溫度保險絲Thermal fuse顯得尤為重要，，把它用導熱膠，緊貼在電池表面，感受電池的溫度，當電池組發生異常，溫度達到或超過98℃時，溫度保險絲立即熔斷，并且不可以恢復，從而起到最后一級保護。
4、筆記本電腦電池的保護電路
鋰離子電池的安全性問題不僅與電池的材料本身性質有關，也與電池的制備技術和使用有關，如過充電，短路，熱沖擊和機械沖擊等，對鋰離子電池的安全性能產生影響，鋰離子電池由于其化學性能劇烈，在加工成筆記本電池組時，會用一個比較完備的保護電路對其充電，放電過程予以保護。圖3為以下部分參考電路。
4.1 電路中的過充保護
筆記本電腦電池，在恒壓模式下，一般經過3個小時左右的充電，就會達到充飽狀態，如果這時不切斷充電電源，繼續充電，電池的電壓會隨著不斷流入的充電電流而升高，雖然這時候的充電電流很小，但如果不切斷充電電路，就會出現過充電現象，過充不僅僅會損壞電池，還可能發生由于電壓過高，電池過熱以致電池內部由于氣體膨脹出現爆炸等危險。這時候具有保護功能的電路控制就顯得非常重要了。一般具有保護功能的電路板，都會采用一些專門的電池保護芯片，如MM1414，S-8254，BQ29311，BQ29312等，我們以MITSUMI(日本美上美)的MM1414芯片為例，MM1414芯片，可以對多達4組電池的電壓進行采樣和監測，PIN15~PIN18為電池電壓采樣PIN，當采樣到的單組電壓超過4.35±0.25V，即整個電池組的電壓超過12.7V時候，MM1414 PIN1 OV就會因過壓由高電位轉換為低電位，如果電路中接有P溝道的MOSFET場效應管，如SI4425，可以先將低電位信號輸入到一個PNP三極管的基極，當PNP三極管飽和導通時，將集電級的高電位輸入到負責充電的PMOSFET(充電時候，電流首先流過的MOSFET)的控制極柵極，使PMOS工作在截止區，充電電路斷開，從而起到了過充保護功能。
4.2 電路中的過放保護
筆記本電腦電池在放電的時候，當單節電池電壓已經達到最低電壓的限制2.3V，此時如果繼續放電，雖然不會存什么危險，但是，過放電，會大大損壞電池的性能，一般的單個鋰離子電池，在正常充放電的情況下，其壽命超過300個充放電循環，就是300個cy cle，隨著不斷的充放電循環，電池的容量也逐漸下降，以松下CGR18650(2000mAH)為例，按照正常的300個充放電循環后，電池的容量大概還會有926 mAH以上，比起電池的額定容量2000mAH減少了一半，如果電池過放電，使用的壽命就會大大的縮短。筆記本電池的過放電保護也是非常重要的，過放保護功能的實現，可以通過MM1414電池保護芯片的PIN5來實現，PIN5 DCHG為輸出PIN，可以直接控制FET(P-CH)的控制極，如SI4425，正常狀態為低電平狀態，當MM1414電壓輸入信號端檢測到每組電壓低于2.3v， MM1414 PIN5輸出高電位，可以直接跟使負責放電P溝道MOSFET管的柵極(放電時候，電流首先流過的MOSFET)相接，使放電MOSFET管關閉，使放電通路斷開，使電池停止繼續放電，起到了過放保護。其過放控制的檢測死區時間可以通過PIN7 CDC這個輸入接口，對地接一個電容來控制。
4.3 電路中的過流保護
當筆記本電池的負載出現短路或其它的故障，電池會出現一個很大的電流進行放電，這個時候也是非常危險的狀態，必須立即斷開放電通路。過流檢測通過MM1414 PIN3 CS接到放電MOS與充電MOS中間一個取樣電阻上，來檢測放電MOS源極和漏極的壓降，當電流超過16A，PIN5 DCHG將輸出高電平，將放電MOS關閉，停止放電。過流控制的檢測死區時間，可以通過PIN8 COL這個輸入接口，對地接一個電容來進行控制。
4.4 MOSFET管過溫保護
電池在工作的時候，電流會流過電路中的兩組MOSFET管，一般電路會接有四個MOSFET，每對MOSFET并聯，分擔流過的電流，由于工作過程中，MOSFET會發熱甚至被擊穿，一般會在電路的輸出端串聯一個139℃溫度保險絲，用導熱膠將溫度保險絲固定在兩對MOSFET的表面，當MOSFET管表面的溫度超過139℃的時候，這時電路一般已經出現了嚴重的故障，電路中的保護功能已經失控，必須立即切斷通路，這時串聯在電路與負載之間的溫度保險絲熔斷，并且不可恢復，保護了整個筆記本電池的安全。
5、筆記本電池的保養
筆記本電腦最大的優勢就是可以隨身攜帶，隨時隨地都可以將筆記本電腦打開，這時候，你的筆記本電腦電池的性能就顯的尤為重要，筆記本電池在使用過程中需要一定的保養和維護。
5.1 要避免高溫
筆記本電腦的電池，在經常處于高溫的環境中，自己的容量會降低，如果筆記本電腦，長時間需要外接電源的話，建議將電池拔下，因為筆記本電腦在使用的時候是產生一定的高溫的，電池在這種長時間的高溫下，很容易受到損害，影響以后的放電性能。
5.2 防止高壓
在雷雨天的時候，要避免給筆記本電池充電，此外，在使用的時候，也要避免跟一些大功率的電器同用一個電源插座上使用，因為大功率的電器在開啟或關閉的時候都會產生瞬間的高壓，有可能會導致電池損壞。
5.3 少插拔
筆記本電腦電池的外部連接器PIN腳插拔時容易磨損，最好不要經常頻繁的進行插拔。
5.4 筆記本電池的存儲
筆記本電池長時間不用的話，可以將其充電50%左右，放置在涼爽，干燥處。筆記本電池在充飽的狀態，或在高溫的狀態，其自放電會隨著電池的容量和溫度上升而增加，所以，不要把筆記本電池充飽后再存放。
5.5 注意使用安全
跟其它的電池一樣，筆記本電池都要避免接近火源，勿私自進行拆開修理，避免正負極短路，不能用尖銳的物體刺穿電池，存儲時避免潮濕和高溫等。
電源的選擇
一，線材輸出方式

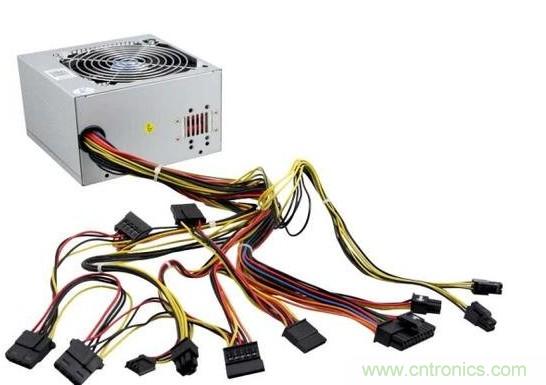

現在的計算機電源從線材輸出方式上可分為非模組，半模組，全模組電源。非模組指的是最常見的那種，無論是12V主板供電，CPU輔助供電，顯卡輔助供電，硬盤以及即將淘汰的的軟驅供電接口等等全路輸出都是直接從電源內部的直流輸出模塊牽線到外部，最直觀的就是帶有一大坨線材并且----它是無法和電源分離的(閣下要動用剪刀的話當我沒說)。普通的非模組電源的輸出線材是固定的，接出來幾根線就只能用幾根線，不夠了就沒辦法了。
半模組電源即只有+12V主板供電單路是直接從電源內部牽線至外部，其它幾路供電都是模塊化設計制造可以隨時安裝和拆卸，此謂之半模組也。
半模組電源
全模組電源即所有的供電電路都是以模塊化設計制造，需要哪一路就接哪一路。這種電源看起來就更像----板磚了。但你不要小瞧這塊板磚，在電源的電氣性能一樣的規格下，它是三種電源之中最貴的，無他，因為逼格夠足嘛，安裝起來令機箱也更為整齊美觀理線也更為方便。全模組電源外觀請參照圖1.當然在電源質量一樣的大前提下選擇非模組，半模組還是全模組這個有點無關緊要，主要是看個人喜好，荷包的豐滿度還有外觀黨的強迫癥有多重而定。但是要注意線材的長度是否適合自己的機箱。
二，規格/標準
電源這東西它是有規范和標準的，現在最新規范的是ATX 12V 2.2標準。標準的發起者是牙膏廠英特爾。選購電源的時候應該盡量選擇更高規范版本的電源。首先高規范版本的電源完全可以向下兼容。其次新規范的12V、5V、3.3V等輸出的功率分配通常更適合當前計算機配件的功率需求，例如ATX 12V 2.0規范在即使總功率相同的情況下，將更多的功率分配給12V輸出，減少了3.3V和5V的功率輸出，更適合最新的計算機配件的需求。由于采用了雙路+12V輸出，連接主板的主電源接口也從原來的20針增加到24針，分別由12×2的主電源和2×2的CPU專用電源接口組成。雖然接口連接在了一起，但兩路+12V電源在布線上是完全分開，獨立輸出的。這樣高版本的電源可以將主電源24針分成20+4兩個部分，兼容使用20針主電源接口的舊主板。除此之外，ATX 12V 2.0規范還將電源滿載轉換效率的標準提升至80%以上，進一步達到環保節能的要求，并再次加強了+12V的電流輸出能力。
三，額定功率
首先額定功率和峰值功率是完全不一樣的概念，現在很多JS都會將峰值功率當成額定功率向消費者大力推薦，甚至有意誤導消費者將某些型號當成是功率大肆吹噓，例如TT750，XX950等等，當你以為這750和950就是表示功率的時候，實際上這個電源的額定功率只有區區的250W而已。為什么要特意強調這個額定功率呢?這是因為基于DIY裝機界奉行的大馬拉小車比小馬拉大車好的定律(沒毛病)。額定功率是指能夠連續輸出的穩定有效功率;也就是在正常的工作環境下可以持續工作的最大功率。峰值功率是指電源短時間內能達到的最大功率，通常僅能維持30秒左右的時間。如果電源長時間以峰值功率輸出，好的結果是電源掛球了，更壞的結果是整個平臺BOOM了。如果這樣說還不夠直觀的話，小編來打個比方：一個成年人扛20斤重的物體(額定功率下持續做功)對比一個七八歲小孩子扛20斤重的物體(峰值功率下持續做功)，腦補下會發生什么事情。啰嗦半天究竟該怎么看額定功率和各路輸出的電流?看銘牌!
小編以海韻的一款SS-650KM舉例說明怎么讀懂電源銘牌。
紅色表示重要參數，需要重點注意。是判斷一個電源的決定性參數。
紅色部分表示12V輸出，12V輸出是目前PC電源最重要的參數。因為現在電腦整機中的耗電大戶----CPU和顯卡就是由12V提供輸出。如果12V輸出不足，那么就會對整機的穩定性產生影響。特別是對于超頻黨而言更是如此。所以+12V才是整個電源參數的重中之重。12V的輸出是我們選擇其他配置的一個重要參考。圖中的電源12V提供了最大648W的輸出， 對于現在的單路CPU和單卡平臺來說是足夠用了。
綠色部分表示整個電源的額定功率，額定功率是一個重要參數，但我們判斷一款電源的好壞不但要看額定功率更要看單路12V的輸出功率，兩者是相輔相成的。
藍色部分是電源的輸入電壓，這里是表示這款電源支持100~240V寬幅電壓輸入，頻率為50-60赫茲。如果你身處的地區電壓不穩和經常有停電情況的話那么寬幅電源是首選，因為寬幅電源在低電壓輸入的時候也能穩定工作。
黃色部分是表示此電源通過了90PLUS金牌認證，此項對性能影響不大，主要是說明了此電源比較節能，也就是轉換效率高至80PLUS級別。環保主義者可以多留意下。
黑色部分是電源的各種強制認證標識，關乎于各種電氣安全規格要求的多種標識。
而上面這款海韻是單路12V輸出的電源，下面我們再來看看多路12V輸出的電源銘牌是什么樣子的。
