隨著通信業務的飛速發展，人們對通信網絡的傳輸性能和交換能力的要求不斷提高，目前，一般銅線的帶寬只能達到1M到2M，而光纖的帶寬能達到100M之多。根據iSuppi公司的一項調查顯示，目前全球?qū)拵袌黾彼贁U張，ADSL開始向FTTX技術過渡。預計未來幾年寬帶設備營收和全球用戶都將有望保持強勁增長。到2011年，全球?qū)拵гO(shè)備制造營收會從2006年的112億美元增至151億美元，同時，2011年全球?qū)拵в脩魟t會增長到6.227億，相比2006年的2.704億增長2倍以上。
FTTH(光纖到戶)已被人們認為是未來接入網的發展方向,甚至FTTD（光纖到桌面）。為了實現這一目標，人們進行了多方面的努力。我國在國家“863”高科技計劃的推動下，在“十五”期間開展了EPON技術的研究，隨著“863”EPON項目的完成，國家建立了光纖到戶的實驗網。目前，中國電信在武漢、杭州、上海、廣州等地都進行了FTTH的試點，不過采取的方式不同，有的是光纖直接到戶，有的是采用FTTX+LAN，有的采用FTTX+ADSL。
由此，F(xiàn)TTH的實用化將促進光纖光纜行業的發展，光纜市場潛力巨大。
FTTH中的光纜
FTTH中所用的光纜根據使用位置不同，主要分為主干光纜、配線光纜和用戶光纜。主干光纜纖芯數會比較多，少則上百芯，多則上千芯，通常使用中心管式、層絞式及骨架式光纖帶光纜，目前的普通室外光纜就能滿足要求，可方便的利用現有光纜資源。配線光纜為光分配點至用戶接入點之間的光纜。根據位置不同，配線光纜可選用室外光纜、室內室外兩用光纜和室內光纜三種。而用戶光纜是用戶接入點至終端設備的光纜。當用戶接入點置于室外時，戶外段應選用室外光纜或室內室外兩用光纜引入；當用戶接入點置于室內或樓內時，用戶光纜應使用室內光纜。
下面將主要介紹幾種可作為引入光纜和用戶光纜使用的室內光纜及其應用情況。
室內光纜
光纖網絡和各層高速寬帶接入網的相繼建成、計算機網絡的日益普及，不斷滿足著人們對通信帶寬的日益增大的需求。伴隨光纖向用戶端的不斷延伸，室內光纜的應用越來越多，市場需求日益升溫。從垂直布線系統和光纖到家庭的必然發展趨勢及傳輸機房、全光網交換的需求來看，室內光纜的需求量像電話配線電纜一樣，決不亞于干線光纜的需求量，且非常適合FTTH的傳輸媒質。并且采用室內光纜的FTTH解決方案，可同時實現電話、數據、有線電視的三網合一和視頻監控。室內光纜的需求量蘊藏著極大的增長潛力，預計最終將占有全國光纖總需求量的50％左右。
由于室內光纜的安裝場合比較特殊，對室內光纜的要求也比較苛刻。室內光纜的性能除了應滿足其必要的光傳輸、機械性能外，還必須要滿足以下特點：結構簡單、外徑小、防火、柔軟、易彎曲、易操作性等，還可根據客戶要求做到環保、防鼠、避雷、防水等，而室內光纜在防紫外線輻射或防水性能方面則比室外光纜要求低得多。如確實需要防水，考慮到要便于安裝，一般采用干式結構。
[page]
1、引入光纜
目前，無論是光纜和其他電纜的布線方法都是一樣的，只是不同大樓間的路線走勢有些小的變化。下面用一個當前比較普通布線方法的例子，如圖1所示。
圖1大樓垂直步線系統
總配線架（MDF）安裝在大樓內的公共地區，光纜通過垂直的桿狀物通向各樓層，再通過水平方向上的管道進入房間。

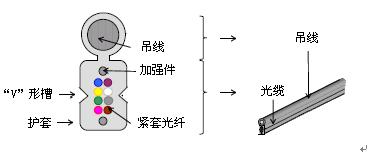

圖1中所用光纜就是引入光纜。用戶可根據需要、安裝條件等選擇不同結構的用戶光纜實現FTTH?，F(xiàn)介紹一種NTT公司設計開發的8芯懸掛式引入光纜。如圖2所示。
圖28芯懸掛式引入光纜
這種纜采用PVC緊套光纖，金屬吊線，PVC或LSZH做阻燃護套層，適合于室內布線使用，性能穩定可靠；采用小彎曲半徑光纖生產，具有優良的抗彎性能；阻燃；施工方便可靠?？梢赃x用專門的工具進行剝纜，從光纜“V”形槽區域剝開，獲得緊套光纖，操作簡單。如圖3所示。
圖38芯懸掛式引入光纜的剝離
2、用戶光纜
用戶光纜有單芯、雙芯、束管式多芯、帶狀、“V”形光纜、金屬鎧裝軟光纜等。光纜外徑尺寸規格很多可以適應不同接插件尺寸和布線空間環境的要求,適合室內布線使用。
典型緊套單/雙芯光纜?
單/雙芯室內光纜的結構是比較單一的，最典型的結構如圖4所示。外形尺寸小，一般在3mm～3.4mm，并且減小了除光纖外其他材料的用量，也由此提高了光纖的柔彎性能，這一點對室內布線是很有利的。只需用一個連接器即可，與終端設備連接方便，容易被用戶所接受，有一定的發展前景。此外，如果將兩根松套管對絞或絞在介質中心件周圍，再在外面包覆上芳綸絲束和外護套，就可以做成4芯室內光纜，而尺寸依然不大，外徑為3.3mm～3.7mm，可用于局域網布線。[page]
圖4典型單芯/雙芯光纜
鎧裝型室內軟光纜：?
隨著FTTH的推進，在用戶終端（家庭、樓道）會需要一種像電線一樣方便使用的纜線。烽火通信設計出一種室內外一體化光纜——鎧裝型室內單芯光纜已申報專利，具體結構如圖5所示。該產品在光纜中設置了金屬軟管，使光纜抗壓、抗拉、抗折性能顯著提高，同時防鼠咬破壞；高強度芳綸加強件，保證光纖無拉伸應變，外徑為標準光纜外徑，適用于各種連接器散件的應用；彎曲柔韌性好，最小曲率半徑可達10倍的纜徑；具有阻燃性；尺寸小，施工方便。
圖5鎧裝型室內軟光纜
這種光纜在國防通信、廣播電視系統、樓宇智能控制、電力控制系統、交通通訊系統、城域網和局域網中廣泛應用。具體應用有：
適用于室內外沿墻、頂、夾層和導管連接的直接布放光纜，以標準而又堅固的結構設計生產出的通信設備尾纖及活動連接線可直接用于設備之間的連接。
室內水平布線、建筑物內垂直布線、LAN網、適合于多信息點的連接、推薦使用在與終端用戶直接連接的場合。
室外建筑物之間，小區主干網布線；室外布線直接引入室內，降低成本。
用作主干網的尾纜，直接從主干網接入到建筑物內的設備上，隔離雷電，提高系統可靠性。
最小彎曲半徑小，可為大容量、多客戶端室內整體敷設、單元布線，并可獨立分支使用，可方便的與各端連設備連接。
推薦用于高密度布線，安裝空間和安裝曲度較小的場合。
干式半緊套緩沖光纜?
這是國外新設計的一種室內光纜，主要為單芯或雙芯結構，作為分支光纜使用。所以，它主要通過線卡或粘合在墻上。
圖6干式半緊套緩沖光纜
單芯光纜直徑在2.8mm,而雙芯光纜直徑約4.2mm。兩者都采用900um的半緊套緩沖光纖，這種半緊套結構能保證在不到1分鐘的時間內輕易地剝離取得1m以上的光纖，操作很方便。并且都采用彎曲性能極好的光纖，彎曲柔韌性好。在1550nm波長
經測試結果如表1：
表1半緊套緩沖光纜測試結果（1550nm）
測試項目結果單芯雙芯
壓力試驗（1000N，100mm，15min）通過0.03dB，無破損0.00dB，無破損
沖擊試驗（3Nm,3次沖擊）通過〈0.01dB，無破損0.03dB，無破損
溫度循環試驗（-5℃到60℃）通過〈0.01dB〈0.01dB
彎曲試驗(6圈，r=10mm，10次)通過0.13dB0.04dB
從各項測試數據看，這種光纜都符合室內光纜標準要求，適用于FTTH用戶室內布線。優良的彎曲性能更滿足客戶的要求。
以上介紹的幾種光纜都是目前的先進技術，為促進FTTH的商用化做出了巨大貢獻。由于FTTH光器件的飛速發展和成本的降低也是我國快速步入商用階段的助推器。FTTH是寬帶接入的最終形式，它可以促進語音、數據、視頻三網合一，拉動相關產業發展，降低社會產出成本，提高社會效益。我們可以借鑒別的國家發展經驗，以政府的導向政策來策動國內FTTH市場的發展。
