【導讀】如今USB Type-C商機強強滾，除在筆記本電腦、移動端產品定位之外，相關周邊應用產品也將鋪天蓋地席卷而來，各式終端產品都大舉加入Type-C陣營。
在驟變的可穿戴設備、平板電腦和智能手機市場中，系統設計人員時常處于要在恰當?shù)臅r(shí)間，設計出最佳功能產品的壓力之下，還要兼顧極小的體積、能耗和成本，這是很有難度的。隨著USB Type-C標準的推出，蘋果Mac Book的驚艷亮相，讓人們意識到USB Type-C 的重要性，也為設計人員帶來了曙光。
目前各大主流芯片公司都在加大USB Type-C的相關產品推廣力度，尤其是在手機端，市場上越來越多的廠商開始推出采用USB Type-C 接口的手機。盡管目前PC端尚未普及，但看到一個好現象，Intel 將雷電接口與USB Type-C 接口相兼容，未來USB Type-C將會更加迅猛的增長，屆時使用起來會更方便。
USB Type-C 那些閃亮點

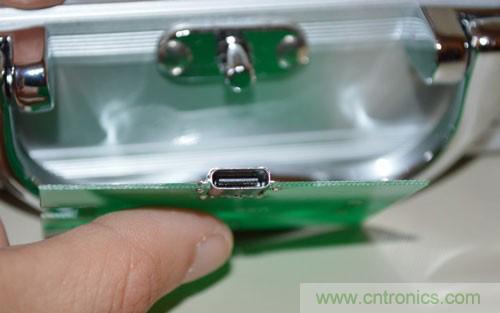

與以前通用的USB Type-A接口相比，USB Type-C具有頗多優勢。首先是尺寸更小，Type-C端口長8.3毫米、寬2.6毫米，而傳統USB端口長14毫米、6.5毫米，減少了2/3的面積，因此特別適合超薄型筆記本電腦的應用；
其次，USB Type-C支持更靈活的傳輸種類，既支持10Gbps的USB 3.1傳輸協議，同時也支持USB PD電力傳輸協議，功率最大可為100W，此外還可支持雙路Full HD以及4K UHD。第三則是解決了正反插問題。

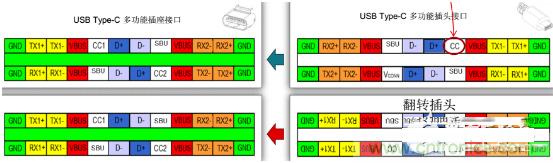

從USB Type-C 的接口定義，可以輕松看出USB Type-C為何會有這些特性。
可以看出，USB Type-C采用了對稱的方式，因此翻轉后并不影響接口的布局。電源和地都有4個，這樣便可支持USB PD大功率模式。CC1和CC2是兩個關鍵引腳，其作用有如下幾點：探測連接，區分正反面，區分DFP和UFP；配置 Vbus，有USB Type-C和USB PD兩種模式；配置Vconn，當線纜里有芯片的時候，一個cc傳輸信號，一個CC變成供電Vconn；配置其他模式，如Displayport等。
TI
TI推出業內首款集全部功能于一體的USB Type-C 和USB供電控制器，該器件集成了端口電源開關和端口數據多路復用器。TPS65982USB PD控制器是業內唯一可提供完整電源路徑的集成電路，還可作為單一用途端口或雙重用途端口運行，并能支持各種主機和設備電源實施方案。
“TI有三個部門涉足于USB TYPE-C相關產品、技術及方案的工作。我們?cè)赨SB相關領域已從事20余年，從負責制定規范標準到提供參考設計，以及為USB提供推廣和培訓等，從而確立了我們?cè)赨SB技術規范上的領先地位。”德州儀器中國區模擬產品業務拓展經理Lucas Wan表示。
萊迪思
USB Type-C電纜偵測和供電解決方案，充分發揮USB Type-C接口的功能，設備支持電纜偵測，以判斷電纜方向以及接入的設備類型，支持供電通訊，以實現多方協商，如供電支持和電纜內部線路的分配。
在USB Type-C方面，萊迪思提出的新方案，第一是自適應低功耗模式;第二是符合PD2.0規范，符合USB Type-C 1.1 規范。另外，也提供API架構，萊迪思的Type-C的方案帶了集成模擬切換。除了CC/PD協商以外，正反插可以做協商，還可以做高速切換。這個高速切換用USB3.1Gen1上面，或者是在視訊上的切換，包括 DP1.3 HBR2，或者是MHL 6Gbps的部分，切換最高速度可以達到6G，可以用在USB3.1Gen1，5G或者DP1.3 HBR2或者 MHL-6Gbps都適用它的切換。
恩智浦
USB Type-C完全為新興產品設計量身定制，提供可支持“替代模式”的豐富接口功能。除了這些改進的功能，其簡潔的設計和可用性，以及完全可逆的插拔操作和線 纜方向，使得USB Type-C對消費者來說使用更便捷，實現了真正的即插即用體驗。
恩智浦半導體大中華區產品市場經理陳筠儀表示，恩智浦AC/DC快充解決方案在充電時變壓器的溫度會升高，而電壓和溫度的關系可以理解為一個蹺蹺板，提高效率就可以降低溫度。NXP正是用這種理念來推動快充效率不斷提升，推動產業不斷進步。目前，NXP已經可以實現90%以上的效率，來幫助客戶滿足美國、歐盟等市場的嚴苛要求。
Cypress
賽普拉斯Type-C至DP解決方案包含USB Billboard Device Class，可允許該適配器向不支持DP的主機傳送通訊狀態。采用賽普拉斯的EZ-PD CCG1 Type-C端口控制器來支持DP，作為其替代模式；而以CY7C65210 全速 USB 2.0控制器來支持USB Billboard Device Class。目前賽普拉斯Type-C至PD解決方案與Apple、 MacBook、Google Chromebook Pixel以及其他多個系統的互操作性。
賽普拉斯USB產品線副總裁Ajay Srikrishna表示：“USBType-C的市場需求正在快速增長，這將激發對適配器的強烈需求，以便與老的筆記本、顯示器和其他外設產品互聯。我們基于EZ-PD CCG1的Type-C至顯示端口適配器解決方案完全能滿足這個市場的需求。它可實現完全正反插，并附帶了參考電路圖、EZ-PD CCG1以及Billboard Controller Device的固件，以及用于固件更新的刷新工具。”
瑞薩電子
推出支持USB PD 3.0規范的USB Power Delivery控制器。該新型USB PD控制器不僅支持PC和智能手機，而且廣泛適用于包括PC外圍設備、AC適配器、投影儀、機器人及其他消費類電子產品等各種直流供電設備。
另外，瑞薩電子也將同時推出基于R9A02G011的解決方案，結合了瑞薩電子的認證協同處理器與先進的供電控制技術，為未來USB PD生態系統的安全性、可靠性、高效和耐用性做出貢獻。
Analogix
Type-C接口在兼容性、便捷性等方面的優勢被市場看好，國內也有不少手機廠商涉足于此，與之相應的USB PD充電技術標準也得到快速發展。USB Type C PD快速充電方案最高支持100瓦功率，而且支持正反插，將有越來越多的業界廠商，采用這一快速充電方案。目前，硅谷數模有ANX7816+ANX7418 在高端機、ANX7688 在旗艦機、ANX7805+ANX7418在中端機和Mississippi-2在旗艦機上的應用方案。
硅谷數模系統部總監肖勇表示，尺寸小只是USB Type-C眾多特性之一，市場上對USB Type-C更多的需求集中在可以正反插、進行高速的數據傳輸、電力充電以及視頻數據傳輸，所以它具備多合一的功能，配備Type-C連接器的標準規格連 接線可通過3A電流，同時還支持超出現有USB供電能力的USB PD，可以提供最大100W 的電力。
聯發科
聯發科搶新一代快速充電技術Pump Express 3.0。透過該技術，智慧型手機的電池從完全耗盡充到70%，只需要約20分鐘，速度是目前市場上其他技術的兩倍。值得一提的是，Pump Express 3.0借用USB Type-C介面所打下的基礎與經濟規模，可望實現性價比更高的快速充電系統設計。Pump Express 3.0是全球第一套透過USB Type-C介面直接對手機電池充電的解決方案。該技術會繞過手機內部的充電線路，直接將充電電流送到電池，因此可以避免手機因快速充電而發熱。
聯發科技無線通信事業部高級產品經理林尚毅指出，Pump Express 3.0完全兼容此前的1.0和2.0，和前兩代的高壓充電相比，3.0采用了低壓直充方式，再加上支持雙向USB通信，能達到超過96%以上的極高效率。 將手機電池從0充至70%僅需20分鐘，是傳統充電速度的5倍，是目前市場上競爭方案的2倍。相對于2.0，Pump Express 3.0的功耗降低達50%。
從當前的潮流來講，高帶寬、高速的傳輸和多種視頻模式是非常重要的，而Type-C非常適合虛擬和影像傳輸。由于USB Type-C接口只是一種全新的接口標準，所以它仍兼容絕大多數 OEM 廠商正在運用的數據傳輸技術，無論是現有的高數據傳輸速率，還是快速充電。
總結：許多手機廠商仍在推廣USB Type-C接口，說實話采用USB Type-C接口的旗艦其實也不少，比如小米5和樂Max Pro等等，但要真正成為主流標準，可能還有很長的路子要走。
