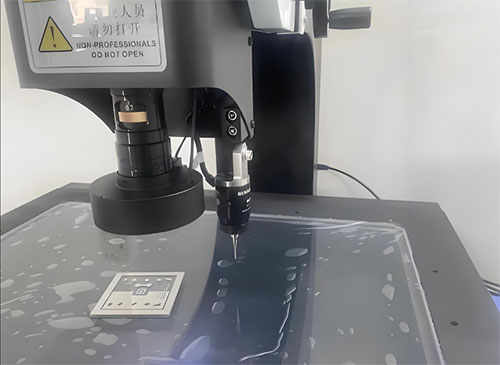

電阻應變片，這一核心傳感器技術，持續為現代工程與科研提供著關鍵物理量（壓力、變形、應變）到電信號的可靠轉換。其核心原理基于導體或半導體材料在機械形變下電阻值的規律性變化，這一現象由材料的幾何尺寸（長度、截面積）與電阻率共同決定。
當應變片牢固附著于被測物表面并隨之形變時，其電阻值產生微小變化（ΔR/R），該變化與應變（ε）成正比，關系式為：ΔR/R = K * ε，其中K為靈敏系數——金屬應變片K值通常為2-5，半導體（如硅）則高達100-170。
應變片類型與選型策略：匹配需求的關鍵
●金屬箔式應變計： 主流之選（占比超80%）。康銅（Ni-Cu合金）、卡瑪合金（Ni-Cr-Al-Fe）等材料提供優異線性度、穩定性和溫度特性，適用溫度范圍廣（-200°C至+200°C基礎型號，特殊設計可達400°C）。其成熟工藝（光刻蝕刻）可制造復雜柵格形狀，適配各種應力場測量，廣泛用于結構靜動態監測。
●半導體應變片： 硅、鍺等材料賦予其超高靈敏系數（K≈100-170），是微弱信號檢測的理想選擇（如生物力學、微力傳感器）。但溫度敏感性強（電阻溫度系數大），需配合精密溫度補償電路。壓阻效應是其高靈敏度的物理基礎。
●薄膜應變片： 采用濺射或蒸鍍技術將敏感材料（如NiCr合金）直接沉積于絕緣基底（陶瓷、聚酰亞胺）上。結構緊湊、無膠層蠕變、響應快、長期穩定性佳，適用于微型傳感器、惡劣環境及高頻動態測量。
●特種應變片： 應對極端挑戰：
●高溫型： Fe-Cr-Al合金、鉑鎢合金等材料配合陶瓷基底或火焰噴涂技術，工作溫度可達800°C甚至1000°C（如航空發動機熱端部件測試）。
●防水/耐腐蝕型： 特殊封裝材料（氟聚合物、硅膠）保護敏感柵，適應潮濕、化學腐蝕環境（如海洋平臺、化工設備監測）。
大應變型： 特殊合金設計，可測量高達20%的應變（如橡膠、生物組織測試）。
選型需綜合考量：
●測量目標： 靜態監測（長期穩定性優先） vs. 動態高頻測量（響應速度、疲勞壽命關鍵）。
●環境因素： 溫度范圍、濕度、化學介質、電磁干擾(EMI)水平決定材料與封裝選擇。
●精度要求： 高精度場合需半導體或薄膜式，并嚴格溫度補償。
●空間限制： 微型結構（如MEMS、電子皮膚）需薄膜或微加工半導體應變片（尺寸可小至0.2mm x 0.2mm）。
●預算與規模： 金屬箔式性價比高，適用于大規模布點（如橋梁監測數百測點）。
精密測量之本：安裝工藝與信號調理
安裝質量直接決定測量精度：
1. 表面處理： 徹底清除油污、氧化層、銹跡，創造清潔、平整、適度粗糙的粘接面（噴砂處理常用）。溶劑清洗（丙酮、異丙醇）不可或缺。
2. 粘接技術： 氰基丙烯酸酯（快干，初粘力強）、環氧樹脂（高強高穩，需固化）、酚醛樹脂（耐高溫）是最常用膠黏劑。精準對位、均勻施壓、排除氣泡至關重要。固化條件（時間、溫度、壓力）須嚴格遵循技術規范（如ASTM E251-92）。
3. 引線連接： 錫焊（常用）或激光微焊接（薄膜應變片）。焊點需牢固、低電阻、無應力集中。柔性印刷電路(FPC)在密集布點中優勢顯著。
4. 防護處理： 硅橡膠密封膠、聚氨酯涂層或專用防護罩，抵御潮氣、油污、機械損傷。
惠斯通電橋： 核心信號轉換電路（1/4橋、半橋、全橋）。全橋配置不僅靈敏度最高（理論輸出是1/4橋的4倍），更能有效補償溫度影響并抑制共模干擾（如導線電阻變化）。現代數字應變采集儀集成了高精度ADC（24位常見）、可編程增益放大器(PGA)、濾波及實時補償算法，支持千赫茲級采樣速率與多通道同步。
多領域深度賦能：從巨型結構到微型設備
●土木工程結構健康監測(SHM)： 應變片是SHM系統的“神經末梢”。港珠澳大橋、大型水電站大壩等超級工程中，成千上萬的應變測點實時監測荷載應力、疲勞狀態與異常形變（如某斜拉橋主梁監測系統集成超2000個應變傳感器），為安全預警與壽命評估提供核心數據支撐。
●航空航天極端驗證： 從風洞模型到全尺寸靜力/疲勞試驗（如C919飛機全機靜力試驗加載超百項工況），應變測量是驗證結構強度、剛度的金標準。高溫應變片在發動機葉片、燃燒室等熱端部件測試中不可或缺。
●機械工程與車輛研發： 精確獲取零部件（曲軸、連桿、底盤件）的應力分布與疲勞數據，優化輕量化設計。F1賽車底盤測試中，數百應變片構建的“傳感網”為空氣動力學和結構調校提供依據。
●生物醫學精密傳感： 微型化薄膜/半導體應變片是植入式壓力傳感器（顱內壓、眼壓監測）、高精度手術器械力反饋、可穿戴運動分析設備的核心元件（如某型智能假肢配備多個應變傳感器實現精細抓握控制）。
●機器人智能感知： 集成于機器人關節和靈巧手的應變片，提供實時的力/力矩信息，是實現自適應抓取、人機安全協作的關鍵（如協作機器人關節扭矩傳感器普遍采用應變電橋技術）。
●工業自動化與過程控制： 稱重傳感器（電子秤、料斗秤）、壓力變送器、扭矩傳感器（如數控機床主軸）的核心轉換元件。
未來圖景：微型化、智能化與融合創新
●微納制造與集成化： MEMS工藝推動應變片尺寸持續縮小（微米級），并與信號調理電路、微處理器集成，形成智能傳感單元(Smart Sensor)。
●新材料突破： 碳納米管(CNT)、石墨烯等低維材料展現超高的靈敏系數(G因子> 100)和柔性，為新一代柔性電子皮膚、大變形監測開辟道路。
●無線化與網絡化： 低功耗無線傳感節點結合應變測量，支持大型分布式監測系統（如風電葉片、輸油管線監測），數據通過LPWAN（NB-IoT, LoRa）或5G傳輸至云端。
●多傳感融合與AI賦能： 應變數據與振動、溫度、聲發射等多源信息融合，結合機器學習算法，實現設備狀態的智能診斷與預測性維護（Predictive Maintenance）。
●極端環境適應性提升： 面向深空探測、核能設施等需求，耐超高溫（>1200°C）、抗強輻射應變傳感技術持續研發。
結語
電阻應變片歷經數十年發展，其基礎原理歷久彌新，而材料、工藝與集成技術的迭代則不斷拓展其能力邊界。作為物理世界與數字系統之間的關鍵橋梁，它必將在工業4.0、物聯網(IoT)和智能感知時代，繼續為工程創新與科學探索提供堅實可靠的測量基石。
