中心議題：
- 多層PCB板布線的特點
- PCB的疊層設計
解決方案：
- 20 - H規則及3 -W 法則
- 地線的布置
- 電源線的布置
隨著現代電子技術的發展以及芯片的高速化和集成化，各種電子設備系統內外的電磁環境更加復雜，因此在印制電路板的電路設計階段考慮電磁兼容性( EMC) 設計是非常重要的。以12層板為例討論了多層PCB分層方法、布線的規則、地線和電源線布置以及電磁兼容性。
0 引言
電磁兼容(Electro - Magnetic Compatibility，簡稱EMC)是一門新興綜合性學科，它主要研究電磁干擾和抗干擾問題。電磁兼容性是指電子設備或系統在規定的電磁環境電平下，不因電磁干擾而降低性能指標，同時它們本身產生的電磁輻射不大于限定的極限電平，不影響其它系統的正常運行，并達到設備與設備、系統與系統之間互不干擾、共同可靠工作的目的。電磁干擾( EM I)產生是由于電磁干擾源通過耦合路徑將能量傳遞給敏感系統造成的，它包括由導線和公共地線的傳導、通過空間輻射或近場耦合3種基本形式。實踐證明，即使電路原理圖設計正確，印制電路板設計不當，也會對電子設備的可靠性產生不利影響，所以保證印制電路板電磁兼容性是整個系統設計的關鍵，本文主要討論電磁兼容技術及其在多層印制線路板( Printed Circuit Board，簡稱PCB)設計中的應用。
PCB是電子產品中電路元件和器件的支撐件，它提供電路元件和器件之間的電氣連接，是各種電子設備最基本的組成部分。如今，大規模和超大規模集成電路已在電子設備中得到廣泛應用，而且元器件在印刷電路板上的安裝密度越來越高，信號的傳輸速度更是越來越快， 由此而引發的EMC問題也變得越來越突出。PCB 有單面板(單層板) 、雙面板(雙層板)和多層板之分。單面板和雙面板一般用于低、中密度布線的電路和集成度較低的電路， 多層板使用高密度布線和集成度高的電路。從電磁兼容的角度看單面板和雙面板不適宜高速電路，單面、雙面布線已滿足不了高性能電路的要求，而多層布線電路的發展為解決以上問題提供了一種可能，并且其應用變得越來越廣泛。
1 多層布線的特點
PCB是由具有多層結構的有機和無機介質材料組成，層之間的連接通過過孔來實現，過孔鍍上或填充金屬材料就可以實現層之間的電信號導通。多層布線之所以得到廣泛的應用，究其原因，有以下特點：
(1)多層板內部設有專用電源層、地線層。電源層可以作為噪聲回路，降低干擾;同時電源層還為系統所有信號提供回路，消除公共阻抗耦合干擾。減小了供電線路的阻抗，從而減小了公共阻抗干擾。
(2)多層板采用了專門地線層，對所有信號線而言都有專門接地線。信號線的特性:阻抗穩定、易匹配，減少了反射引起的波形畸變;同時，采用專門的地線層加大了信號線和地線之間的分布電容，減小了串?dāng)_。
2 印制電路板的疊層設計
2.1 PCB的布線規則
多層電路板的電磁兼容分析可以基于克希霍夫定律和法拉第電磁感應定律。根據克希霍夫定律， 任何時域信號由源到負載的傳輸都必須有一個最低阻抗的路徑。
具有多層的PCB常常用于高速、高性能的系統，其中的多層用于直流(DC)電源或地參考平面。這些平面通常是沒有任何分割的實體平面，因?yàn)榫哂凶銐虻膶佑米麟娫椿虻貙樱虼藳](méi)有必要將不同的DC電壓置于同一層上。該層將會用作與它們相鄰的傳輸線上信號的電流返回通路。構造低阻抗的電流返回通路是這些平面層最重要的EMC目標。
信號層分布在實體參考平面層之間，它們可以是對稱的帶狀線和非對稱的帶狀線。以一個12層板為例說明多層板的結構和布局 。其分層結構為T(mén) - P - S - P - S - P - S - P - S - S - P - B，“T”為頂層，“P”為參考平面層，“S”為信號層，“B”為底層。從頂層至底層依次為第1層、第2層、……、第12層。頂層和底層用作元件的焊盤，信號在頂層和底層不應傳輸太長的距離，以便減少來自走線的直接輻射。不相容的信號線應相互隔離，這樣做的目的是避免相互之間產生耦合干擾。高頻與低頻、大電流與小電流、數字與模擬信號線是不相容的， 元件布置中就應該把不相容元件放在印制板上不同的位置， 在信號線的布置上仍要注意把它們隔離。設計時要注意以下3個問題：
[page]
(1)確定哪個參考平面層將包含用于不同的DC電壓的多個電源區。假設第11層有多個DC電壓，就意味著設計者必須將高速信號盡可能遠離第10層和底層，因?yàn)榉祷仉娏鞑荒芰鬟^(guò)第10層以上的參考平面，并且需要使用縫合電容，第3、5、7和9層分別為高速信號的信號層。重要信號的走線盡可能以一個方向布局，以便優化層上可能的走線通道數。分布在不同層上的信號走線應互相垂直，這樣可以減少線間的電場和磁場的耦合干擾，第3和第7層可以設定為“東西”走線，而第5和第9層設置為“南北”走線。走線布在哪一層要根據其到達目的地的方向。
(2)高速信號走線時層的變化，及哪些不同的層用于一個獨立的走線，確保返回電流從一個參考平面流到需要的新參考平面。這樣是為了減小信號環路面積，減小環路的差模電流輻射和共模電流輻射。環路輻射與電流強度、環路面積成正比。實際上，最好的設計并不要求返回電流改變參考平面，而是簡單地從參考平面的一側改變到另一側。如信號層的組合可以用作信號層對:第3層和第5層，第5層和第7層，第7層和第9層，這就允許一個東西方向和南北方向形成一個布線組合。但是第3層和第9層的組合就不應使用，因?yàn)檫@要求返回電流從第4層流到第8層。盡管一個去耦電容可以放置在過孔附近，但在高頻時由于存在引線和過孔電感而使電容失去作用。并且這種走線會使信號環路面積增大，不利減小電流輻射。
(3)為參考平面層選定DC電壓。該例中，由于處理器內部信號處理的高速性，致使在電源/地參考引腳上存在大量的噪聲。因此，在為處理器提供相同DC電壓上使用去耦電容器非常重要，并且盡可能有效地使用去耦電容器。降低這些元件電感的最好方法是連接走線盡可能短和寬，并且盡可能使過孔短和粗。

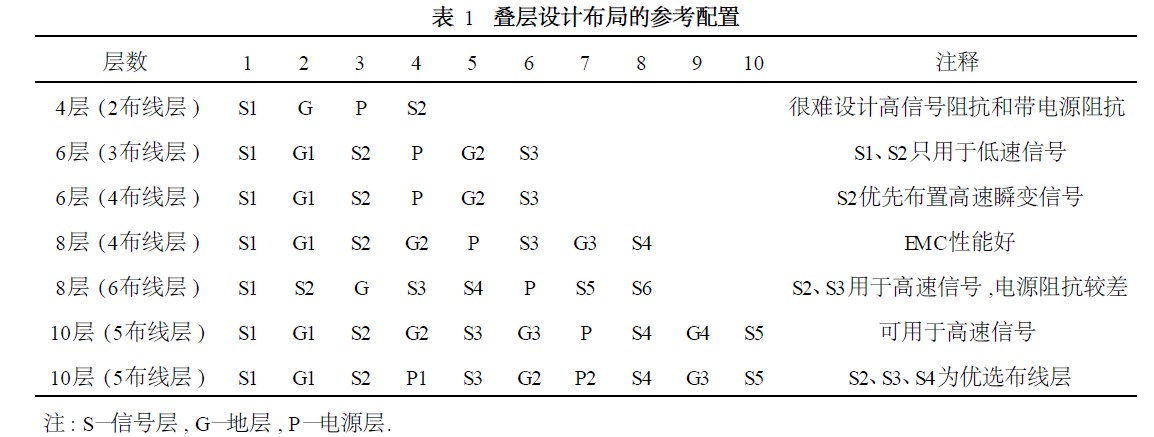

如果第2層分配為“地”，且第4層分配為處理器的電源，則過孔距離放置處理器和去耦電容器的頂層應該盡可能短。延伸到板的底層的過空剩余部分不包含任何重要的電流，而且距離短不會具有天線作用。表1列出了疊層設計布局的參考配置。
2.2 20 - H規則及3 -W 法則
在多層PCB板電磁兼容性設計中，確定多層板電源層與邊沿的距離和解決印制條間的距離有兩個基本原則: 20 - H規則及3 - W法則。

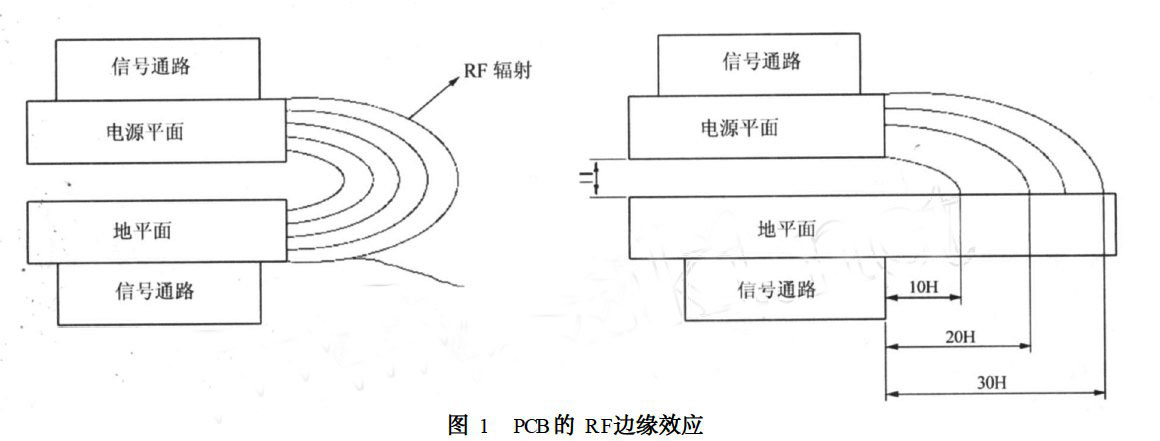

20 - H原則：由于磁通之間的連接， RF電流通常存在于電源平面的邊緣，這種層間的耦合稱為邊緣效應，當使用高速的數字邏輯和時鐘信號時，電源平面間會互相耦合RF電流，如圖1所示。為減小這種效應，電源平面的物理尺寸都應該比最靠近地平面的物理尺寸至少小20H (H為電源平面和地平面之間的距離) ，電源的邊緣效應通常發生在10H左右， 20H時約10%的磁通被阻斷，如果想達到98%磁通被阻斷的話，則需要100%的邊界值，如圖1所示。20 - H規則決定了電源平面和最近的接地平面間的物理距離，這個距離包括敷銅厚度、預填充和絕緣分離層。使用20 - H可以提高PCB自身的諧振頻率。
[page]
3 - W法則：當兩條印制線間距較小時，兩條線之間會發生電磁串?dāng)_，這會使有關電路功能失常，為避免這種干擾，應保持任何線條間距不小于3倍印制線條寬度，即不小于3W (W為印制線條寬度)。印制線條寬度取決于線條阻抗的要求，太寬會影響布線密度，太窄會影響傳輸?shù)浇K端的信號完整性和強度。時鐘電路、差分對、I/O端口的布線都是3 - W原則的基本應用對象。3 - W原則只是表示了串?dāng)_能量衰減70%的電磁通量線邊界，若要求更高，如保證串?dāng)_能量衰減98%的電磁通量邊界線就必須采用10W間隔。
2.3 地線的布置
首先，要建立分布參數的概念，高于一定頻率時， 任何金屬導線都要看成是由電阻、電感構成的器件 。所以接地引線具有一定阻抗并且構成電氣回路，不管是單點接地還是多點接地， 都必須構成低阻抗回路進入真正的地或機架。25mm 長的典型印制線大約會表現15～ 20nH電感，加上分布電容的存在，就會在接地板和設備機架之間構成諧振電路。其次， 接地電流流經接地線時，會產生傳輸線效應和天線效應。當線條長度為1 /4波長時，表現出很高的阻抗，接地線實際上是開路的， 接地線反而成為向外輻射的天線。最后，接地板上充滿高頻電流和騷擾形成的渦流，因此，在接地點之間構成許多回路，這些回路的直徑(或接地點間距) 應小于最高頻率波長的1 /20。選擇恰當?shù)钠骷窃O(shè)計成功的重要因素，特別是在選擇邏輯器件時，盡量選擇上升時間比5ns長的， 決不要選比電路要求時序快的邏輯器件。
2.4 電源線的布置
對于多層板， 采用電源層- 地層結構供電，這種結構的特性阻抗比軌線對小得多，可以做到小于1Ω。這種結構具有一定的電容，不必在每個集成芯片旁加高頻去耦電容。即使層電容容量不夠，需要外加去耦電容時，也不要加在集成芯片旁邊，可加在印制板的任何地方。集成芯片的電源腳和地腳可以通過金屬化通孔直接與電源層和地層連接， 所以供電環路總是最小的。由于“電流總是走阻抗最小途徑”原則， 地層上的高頻回流總是緊貼在軌線下面走， 除非有地層隔縫阻擋， 因此信號環路也總是最小的。可見電源層- 地層結構與軌線對供電相比較， 具有布置簡單靈活、電磁兼容性好等優點。
3 結束語
總之，在多層PCB設計中，元器件要分組放置， 以防止產生組間干擾; 高速電路位置要安排恰當， 以免通過電場耦合或磁場耦合干擾其他電路; 根據情況分別設置地線， 以防止共地線阻抗耦合干擾; 供電環路面積應該減小到最低程度， 且不同電源的供電環路不要重疊， 以避免產生磁場耦合;不相容的信號線要相互隔離， 以免產生耦合干擾; 還應減小信號環路面積， 以降低環路輻射和共模輻射。
