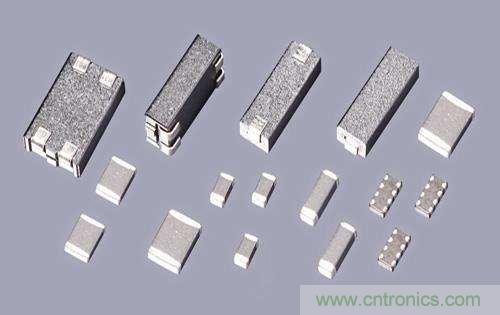

【導讀】磁珠的英文名稱是Bead，其中鐵氧體磁珠是目前應用發展迅速的一種抗干擾器件，廉價、易用，濾除高頻EMI噪聲的效果顯著。它等效于電阻和電感串聯，但電阻值和電感值都隨頻率變化。磁珠比普通的電感有更好的高頻濾波特性，在高頻時呈現阻性，所以能在相當寬的頻率范圍內保持較高的阻抗，從而提高高頻濾波效果。
（1）磁珠主要特性參數
直流電阻DC Resistance（mohm）：
直流電流通過此磁珠時，此磁珠所呈現的電阻值。
額定電流Rated Current（mA）：
表示磁珠正常工作時的最大允許電流。
阻抗[Z]@100MHz（ohm）：
這里所指的是頻率為100MHz時的磁珠對應的阻抗。
電阻一頻率特性：
描述電阻值隨頻率變化的曲線。
感抗一頻率特性：
描述感抗隨頻率變化的曲線。
（2）磁珠選用
磁珠在低頻端幾乎沒有任何阻抗，只有在高頻時候才會表現出很高的阻抗。故而大多在抑制高頻干擾時選擇磁珠。
選擇磁珠除了注意百兆阻抗、直流阻抗、額定電流這三個參數外，還應該注意磁珠的使用類別。比如：高頻高速磁珠、電源磁珠（大電流）、普通信號磁珠。
（3）磁珠典型應用
鐵氧體磁珠廣泛應用于印刷電路板電源線和信號數據線上。如在印刷電路板的電源線入口端加上鐵氧體磁珠，就可以濾除高頻干擾。
鐵氧體磁珠專用于抑制信號線和電源線上的高頻干擾和尖峰干擾，它也具有吸收靜電放電脈沖干擾的能力。
在典型應用中，磁珠用在信號接口中，主要抑制端口帶出的干擾以及外來干擾，這些接口包括232接口，VGA接口，LCD接口等；
鐵氧體磁珠還在數字電源電路中用于濾除高頻噪聲，如晶振電源、PLL電源等；
在數字電路中，由于脈沖數字信號含有頻率很高的高次諧波，也是電路高頻輻射的主要根源，所以可在這種場合應用磁珠來發揮它的作用，如時鐘信號線和數據地址總線等。
（4）磁珠選擇的注意事項
● 哪些頻率范圍的信號是不需要的
● 噪聲源是什么
● 需要多大的噪聲衰減
● 環境條件有哪些（溫度、直流電壓、結構強度）
● 電路和負載阻抗是多少
● 是否有空間在PCB板上放置磁珠
前三條通過觀察廠家提供的阻抗頻率曲線就可以判斷。在阻抗曲線中，電阻、感抗和總阻抗這三條曲線都非常重要。
