- 電子元件技術網應邀出席凹凸科技于2009年9月3號在深圳馬可孛羅好日子酒店舉行的研討會
- LED背光技術和LED照明領域取得重大突破
- LED背光將逐漸取代CCFL而方便人們的生活
凹凸科技“新世紀光源革命，LED最綠選擇”研討會于2009年9月3號在深圳馬可孛羅好日子酒店成功舉行。電子元件技術網應邀參加了本次研討會。會上兩大技術亮點引來業內人士一致關注。一是LED背光技術上的突破；二是LED照明領域的技術突破。
圖1.凹凸科技智能照明事業部執行副總裁林永霖博士
會上凹凸科技智能照明事業部執行副總裁林永霖博士說：“凹凸其實就是O2氧氣，設計芯片使地球可以延續更久。綠色節能意識在消費端已受到肯定。因此，將大中型尺寸LCD所用的傳統CCFL背光轉成LED背光，正是目前我們看好的一個新興市場。”
LED背光取代CCFL主流地位指日可待
CCFL背光源存在高壓、光源壽命短、耗電、材料不環保等問題，這使得具備低壓、體積小、壽命更長與環保等優勢的LED背光方案從手機擴展至中高尺寸的LCD應用系統，目前筆記本電腦有50%以上都是采用LED作為背光源，而這個數據在2009年底將會達到70%。 在LCD顯示器和TV中，LED背光的滲透率也占到5%。包括Samsung的LCDTV用LED做背光也達到1.5~2billions。
成本已不再是LED背光取代CCFL的主要障礙，從下面的比較可以看出：
——NB（1-CCFL vs 6*9LEDs）
——LCDM（4-CCFL vs 6*15LEDs/8*10LEDs）
——LCDTV（12-CCFL vs 324pcsLEDs）
在技術上，使用LED做背光主要面臨的挑戰有：電流匹配在多顆LED串中的應用；功耗；保護電路；調光時的雜訊（Audible noise during dimming）等。面對這些技術挑戰，聰明的工程師們經過不斷努力，提出了巧妙的解決方法。
首先利用電流平衡在多LED串中應用，這包括串聯和并聯LED串。凹凸所允許的LEDs正向電壓范圍（Tolerance in forward voltage of LEDs）為3.1V~3.5V。且其一致性和效率均高于CCFL。其次，跟蹤照明（Direct light）即根據影像數據調整LED的亮度，這種技術應用在大尺寸LCD背光中，從而使得利用LED做背光會比CCFL更薄。
凹凸投入LED背光源驅動IC的研發已有大約10年時間，并且早在2001年就申請了技術專利，到目前專利已經累積越來越多，遍布全球，包括美國、中國大陸和臺灣地區。
基于這樣的技術積累，目前凹凸科技已成為擁有最廣泛LCD背光驅動IC產品線的廠商，如圖1所示，從上網本到筆記本電腦再到LCD顯示器模塊、LCD TV，尺寸從8.9寸橫跨到56寸，凹凸科技能提供滿足各類應用需的相應LED驅動器解決方案（具備不同的效率等級、PWM接口、不同通道數），包括3x9、4x7、4x8、6x10、8x8、8x9等不同配置。多種技術特性如集成高速PWM功能、采用快速切換的開關模式、突波模式與相移技術，及其專有的區域照明等技術，則可幫助開發人員解決多串?dāng)?shù)LED均流、LED線性調光所產生的噪聲、功率耗散，以及廠商對于保護規格要求不一等挑戰。

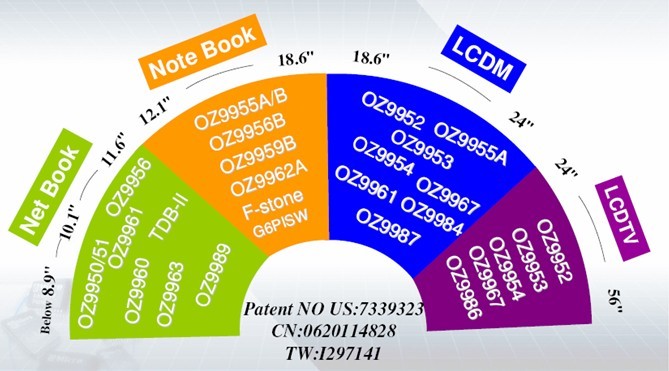

圖2. 凹凸科技的背光LED驅動IC產品組合跨越多種尺寸的屏幕，可滿足大多數應用需求
LED照明： 更加便利的生活方式
凹凸科技FAE Director 李友玲先生舉例說明了中國在LED照明應用開發方面已躋身世界前列。他說：“我們觀察到，中國大陸已經有業者提供即插即用的LED燈管，用戶不需要改變系統現狀，就可以自行拆裝更換。這打破了近年來因?yàn)榉N種環節無法匹配，導致LED取代傳統光源過程中存在的瓶頸。”
圖3. 凹凸科技FAE Director 李友玲先生

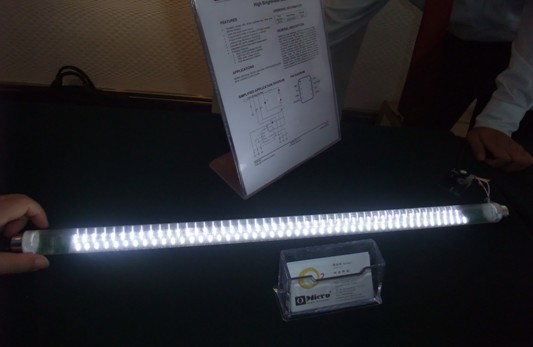

圖4. 現場展示即插即用的LED燈管
他介紹說，這種獨家內置3段式調光功能，可實現不同的亮度，分別為：100%，60%，20%。并能達到進一步省電的效果，例如家里沒有人又因安全考慮需要開燈時，就可以用20%的亮度，而且只要2W耗電就可以做到3段調光。而且可以根據客戶的不同需求定制，例如可以設置為80%或50%的亮度都可以。您不需要改變家里的任何線路，只要將日光燈直接替換為LED燈管，調光時多按幾次開關就可以享受科技帶來的便利生活。且長壽命的LED燈管省去了您經常更換的麻煩。
對于家用照明，凹凸科技的IC輸入電壓為85~265V，在中國大陸、中國臺灣、冰島都可以使用。另外還獨家提供保護功能，不僅保護保險絲，保護裝置還避免過電流沒保護而燒掉。對于路燈應用，可以使用凹凸科技的Cooper搭配OZ 9984，可支持40W-150W LED路燈，超過150W以上的路燈，Panther則是首選。
凹凸科技的OZ 9955A針對耗電5W、需要8個通道的小功率LED臺燈。手電筒可使用OZ 9988，傳統手電筒沒有轉換器常會愈來愈暗，LED無此問題。對只需要1顆電池的手電筒來說，輸入電壓僅1V，換成LED光源用很少的零件工作即可，效率可達90％。MR-16可采用OZ 9991，車燈的驅動IC方案為OZ 9986。
圖5. 產品展示現場
圖6. 座無虛席
