【導讀】電路設計工作人員布線畫圖都需要相關的軟件來完成，然而他們不是是對每個軟件都了如指掌。EDA(Electronic Design Automatic,電路設計自動化)軟件相對來說就較陌生。本文為讓這些同業者對此有些了解，并以此提高他們利用電腦進行電路設計的水平。介紹了一些國內最為常用的EDA軟件。
隨著計算機在國內的逐漸普及，EDA(Electronic Design Automatic,電路設計自動化)軟件在電路行業的應用也越來越廣泛，但和發達國家相比，我國的電路設計水平仍然存在著相當大的差距。中國已走到了 WTO的門口，隨著WTO的加入，電路行業將會受到較大的沖擊，許多從事電路設計工作的人員對EDA軟件并不熟悉。筆者此文的目的就是讓這些同業者對此有些了解，并以此提高他們利用電腦進行電路設計的水平。以下是一些國內最為常用的EDA軟件。
PROTEL

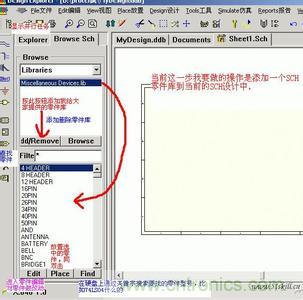

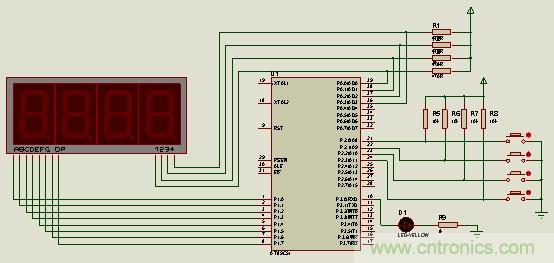

PROTEL是PORTEL公司在20世紀80年代末推出的電路行業的CAD軟件，它當之無愧地排在眾多EDA軟件的前面，是電路設計者的首選軟件。它較早在國內使用，普及率也最高，有些高校的電路專業還專門開設了課程來學習它。幾乎所有的電路公司都要用到它。早期的PROTEL主要作為印刷板自動布線工具使用，運行在DOS環境，對硬件的要求很低，在無硬盤286機的1M內存下就能運行。它的功能較少，只有電原理圖繪制與印刷板設計功能，印刷板自動布線的布通率也低。現在的PROTEL已發展到PROTEL99(網絡上可下載到它的測試版)，是個龐大的EDA軟件，完全安裝有200多MB，它工作在Windows 95環境下，是個完整的全方位電路設計系統，它包含了電原理圖繪制、模擬電路與數字電路混合信號仿真、多層印刷電路板設計(包含印刷電路板自動布線)、可編程邏輯器件設計、圖表生成、電路表格生成、支持宏操作等功能，并具有Client/Server (客戶/服務器)體系結構，同時還兼容一些其它設計軟件的文件格式，如ORCAD、PSPICE、EXCEL等。使用多層印制線路板的自動布線，可實現高密度PCB的100%布通率。
ORCAD

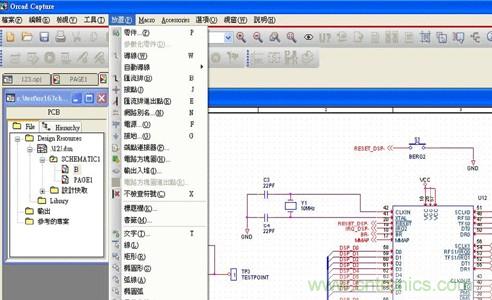

ORCAD是由ORCAD公司于20世紀80年代末推出的EDA軟件。它是世界上使用最廣的EDA軟件，每天都有上百萬的電路工程師在使用它，相對于其它EDA軟件而言，它的功能也是最強大的，由于ORCAD軟件使用了軟件狗防盜版，因此在國內它并不普及，知名度也比不上PROTEL，只有少數的電路設計者使用它。早在工作于DOS環境的ORCAD 4.0，它就集成了電原理圖繪制、印制電路板設計、數字電路仿真、可編程邏輯器件設計等功能，而且它的界面友好且直觀。它的元器件庫也是所有EDA軟件中最豐富的，在世界上它一直是EAD軟件中的首選。ORCAD公司在去年7月與CADENCE公司合并后，更成為世界上最強大的開發EDA軟件的公司，它的產品ORCAD世紀集成版工作于Windows 95與Windows NT環境下，集成了電原理圖繪制，印刷電路板設計、模擬與數字電路混合仿真等功能。它的電路仿真的元器件庫更達到了8500個，收入了幾乎所有的通用型電路元器件模塊。它的強大功能導致了它的售價不菲，在北美地區它的世紀加強版就賣到了7995美元。

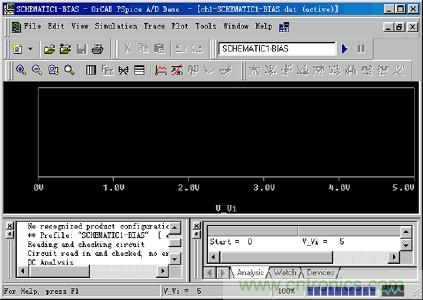

PSPICE
[page]
EWB

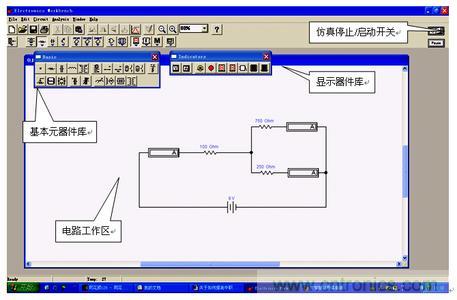

EWB(ELECTRONICS WORKBENCH EDA)軟件是交互圖像技術有限公司(INTERACTIVE IMAGE TECHNOLOGIES Ltd)在20世紀90年代初推出的EDA軟件，但在國內開始使用卻是近幾年的事。現在普遍使用的是在Windows 95環境下工作的EWB 5.0，相對其它EDA軟件而言，它是個較小巧的軟件，只有16M，功能也比較單一，就是進行模擬電路和數字電路的混合仿真，但你絕對不可小瞧它，它的仿真功能十分強大，幾乎100%地仿真出真實電路的結果，而且它在桌面上提供了萬用表、示波器、信號發生器、掃頻儀、邏輯分析儀、數字信號發生器、邏輯轉換器等工具，它的器件庫中則包含了許多大公司的晶體管元器件、集成電路和數字門電路芯片，器件庫中沒有的元器件，還可以由外部模塊導入。在眾多的電路仿真軟件中，EWB是最容易上手的，它的工作界面非常直觀，原理圖和各種工具都在同一個窗口內，未接觸過它的人稍加學習就可以很熟練地使用該軟件。對于電路設計工作者來說，它是個極好的EDA工具，許多電路你無須動用烙鐵就可得知它的結果，而且若想更換元器件或改變元器件參數，只須點點鼠標即可，它也可以作為電學知識的輔助教學軟件使用，利用它可以直接從屏幕上看到各種電路的輸出波形。EWB的兼容性也較好，其文件格式可以導出成能被ORCAD或PROTEL讀取的格式，該軟件只有英文版，在中文版的Windows 98下它的一些圖標會偏移兩個位置(在Windows 95下正常)，但不影響它的使用，它是筆者最喜歡的EDA軟件之一(該軟件在1999年第34期第15版有詳細的介紹)。
VISIO

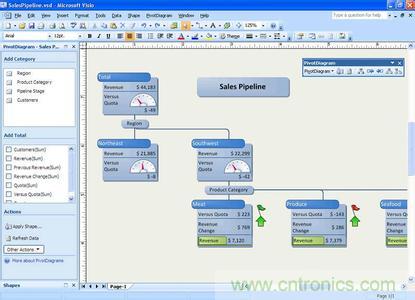

很多人會認為VISIO不是一個EDA軟件，但筆者多年來所有的單片機程序流程圖和電路測試流程圖以及工藝流程圖就是用它制作的，因此認為它也算是半個EDA軟件。它是VISIO公司在1991年推出的用于制作圖表的軟件。在早期它主要用作商業圖表制作，后來隨著版本的不斷提高，新增了許多功能。VISIO 4.0已是個多功能的流程圖制作軟件，進入國內后很受軟件工作者的歡迎，現在國內普遍使用的是工作于Windows 95環境下的VISIO 5.0，完全安裝容量將近100MB。它的界面很友好，操作也很簡單，但卻具有強大的功能，可以繪出各種各樣的流程圖，它不僅僅局限在商業、軟件業和電路設計領域，也是所有軟件設計者必不可少的工具，可以用它制作的流程圖包括電路流程圖、工藝流程圖、程序流程圖、組織結構圖、商業行銷圖、辦公室布局圖、方位圖……在微軟公司的OFFICE 97中就集成了VISIO 4.0的組成部分。VISIO公司新近推出了VISIO 2000，它分為標準版，技術版，專業版和企業版。VISIO 2000被宣稱為是世界上最快捷、最容易使用的流程圖軟件，并比以前的版本增加了更多的功能。VISIO只有英文版，但由于它的直觀界面，即使英文不好的人也可以較快學會使用它.
WINBOARD、WINDRAFT 和IVEX-SPICE
WINDRAFT和WINBOARD是IVEX公司于1994年推出的電原理圖繪制與印制電路板設計軟件。由于它推出的時間較晚，因此一開始就是工作在Windows平臺上，它的文件很小，WINDRAFT和WINBOARD 的安裝盤都是兩張軟盤，其中WINDRAFT是用于電原理圖繪制，WINBOARD用于印制電路板設計，其界面都直觀友好，可以很快就學會操作。但它們的功能并不大，WINBOARD設計印制電路板時也只能手工布線，但由于它們的易學易用，仍有部分電路設計工作者使用它。IVEX公司在其后也不斷地升級它的軟件，在1999年11月30日將WINDRAFT升級到了WINDRAFT 3.03版，并推出了IVEX-SPICE β測試版。WINDRAFT 3.03仍是個小巧的軟件，不到5M，IVEX-SPICE則有22M，是個電路仿真軟件，工作在Windows 9x/NT平臺上，要求在P-166的8M內存下，軟件環境則要求在WINDRAFT 3.03版本以上，而對于WINBOARD軟件IVEX公司似乎放棄了努力，筆者見到的最后版本是WINBOARD 2.03版
