【導讀】我們都很熟悉那些隱藏在車庫、地下室或其它隱蔽之處的電表了。我們甚至可能每月會檢查它一次或兩次，并將電表上的最新讀數打 電話告訴電力公司，而不是估算一個數字。隨著技術的發展，一場靜悄悄的革命正在這普普通通的電表上發生。
圖1顯示的是一款在19世紀后期開發的傳統機電式電表，它帶有一個轉盤和一個機械計數顯示器。這種電表通過計算該轉盤的旋轉圈 數來計量電能，金屬轉盤的旋轉速度與所用電能成一定比例。轉盤周圍的線圈通過施加一個與瞬時電流和電壓成比例的渦電流和推 力轉動轉盤，它利用一個永久磁鐵在轉盤上施加阻尼力，以在斷電后使之停止旋轉。
圖1. 機電式電表。
電表發展的第一個里程碑是機電式電表被固態電子式電表所代 替。電子式電表利用高度集成的器件（如 ADE516x,1 ADE556x,2 ADE716x,3 ADE756x,4 和 ADE77xx5 系列 電能計量IC.6 來計量電能。這 些器件通過一個高精度的∑-? A DC來將瞬時電壓和電流轉成數字量，然后計算電壓和電流的乘積，就能到以瓦特為單位的瞬時功率。 對瞬時功率按時間進行積分就可以得出已消耗的電能值，它通常以千瓦時 (kWh) 為單位計量。消耗的電能數據顯示在一個液晶顯示屏 (LCD) 上，如圖2所示。
電子式電表有很多優勢。除了可計量瞬時功率以外，它還可以計量其它參數，如功率因數和無功功率。它能夠每隔一個特定時段計量 并存儲數據，這就允許電力公司提供分時段計費服務。這樣一來，聰明的用戶在費率較低的非高峰時期使用主要電器（如洗衣機和烘 干機），這樣能節省電費，而且高峰期的電能需求量減少了，電力公司也可以避免建設新的發電廠。電子式電表還不會受到外部磁場或 電表本身放置角度的影響，因此它們的防竊電性能要優于機電式電表。此外，電子式電表的可靠性也非常高。
ADI公司在機電式電表向電子式電表的演變過程中起到了關鍵的作用，迄今為止已經銷售了超過2.25億塊電能計量IC。根據IM S Research公司的報告，2007年付運的所有電表中，75%是電子式的，25%是機電式的。7
圖2. 固態電子式電表。
電子式電表打開新的機遇
一旦電表數據可以以電子形式得到，在電表上增加通信功能就變得很有意義了，因為這樣就允許電表通過通信鏈路使用自動抄表 (AMR) 功能遠程發送電表數據。電表制造商已經開發出多種不同的遠程抄表系統架構，大致可分為近距離無線抄表系統、車載無線抄 表系統和聯網抄表系統。圖3顯示了車載抄表系統。在該案例中，電力公司派出一部裝有無線數據收集器的汽車，該車只要經過居住區 就可高效地收集電表數據。車載抄表系統使一個電力公司員工能夠在一天內抄到的電表數量是近距離抄表系統的五倍，是人工抄表數 量的十倍。在聯網抄表系統中，電表數據被傳輸?shù)揭粋€固定的數據收集器，它通常位于某街道或居民區盡頭的一根電線桿上。然后數據會通過寬帶或無線蜂窩網絡傳輸?shù)诫娏尽?/div>

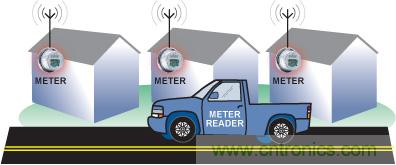

圖3. 車載抄表器。
從AMR到AMI
最初，以AMR系統取代人工抄表只被簡單地看作是一種降低人工成本的途徑，但這一看法正在改變，因為業界認識到AMR允許電力 公司方便地提供更大的好處和更好的服務（如實時計費），從而進一步提升能效、實現故障即時報告，以及提供更精確的數據來規范 網絡內用戶的用電習慣。AMI（先進抄表基礎設施）有時會替代AMR，以突出與簡單遠程抄表的區別。AMI聯網抄表系統可以利用從衛星 到低成本無線電在內的各種技術來實現，其中兩種主導性新興技術是RF技術（利用開放的工業、科學和醫學 (ISM) 頻段）和電力線載波技術 (PLC)。
RF技術采用低功耗、低成本的無線電系統來無線傳輸電表信息，PLC 則利用電力線本身來傳輸。ADI公司已經開發出了針對這兩種技術的 解決方案，ADF7xxx系列 短距離收發器8 可滿足ISM頻段RF應用的需要， 而基于廣泛使用的 Blackfin® 處理器9 9的SALEM®系列則可滿足PLC技術的需要。這兩種技術都各有利弊。特別對于水表和氣表來說，基于在水或氣旁邊部署電力線的安全問題考慮，RF技術正變成主要的選擇。 水表由于經常被埋于地下，情況也更復雜一些。對于電表而言，混合使用這兩種技術看起來可能性最大，北美青睞RF，而歐洲則傾向于PLC。在美國，一小部分家庭通常只連接到一個變壓器，這使得PLC方案不太經濟。在某些情況下，電力公司采用混合方案部署AMI，電力線用于數據收集器和電表之間的通信，RF用于電表和室內其它計量表或設備之間的通信。Google地圖中有一個顯示全球 AMR/AMI 部署10和 現場試驗的很有意思的頁面，它顯示了最新的部署信息。
設計AMR/AMI電表中的RF電路
電表通常位于擁有越來越多無線設備的房屋內部或周邊，確保可靠的無線電通信是一大挑戰，這就要求RF電路必須具備高性能，以抑 制無線LAN等設備發出的較強信號的干擾， RF輸入端可能接收低至1微伏以下的信號，并進行解碼。
RF模塊也要求具有良好的無線電靈敏度，因為更高的靈敏度意味著更長的信號傳輸距離。記住，電表可能位于地下室甚至地底下，它需 要和幾條街之外某根電線桿上的無線電設備或與街上電力公司的抄表車進行通信。靈敏度越低，接收無線電就必須靠得越近才能正確 地解碼信息。對于一個移動的車載抄表系統來說，這意味著抄表車必須與您的房屋靠得更近，但固定網絡基礎設施必須使用更小的單 元和相應更多的數據收集器。因此，高靈敏度可以使網絡基礎設施的成本最小。
低功耗是電池供電的氣表和水表的關鍵性能要求。電表供應商常常努力嘗試降低電表的功耗，因為這樣一來他們就可以將相同的設計 移植到水表或氣表上。此外，為了在開放的頻段內工作，計量表和抄表器使用的通信協議必須符合所在國家的無線電發射規定。目前全 世界有多個開放頻段，其中最常用的是900MHz、2.4GHz和5.8GHz。
大部分電表制造商都選擇了900MHz頻段作為電表之間和電表與數據收集器之間的通信頻段。在某一給定的功率預算下，900MHz頻段 的無線傳輸距離比2.4GHz頻段更長，基站或數據收集器就可以覆蓋更大的范圍。不過，從電力公司的角度來說，使用這個頻段的一個缺 點在于缺乏可用的標準。1GHz以下頻段顯然是電池供電型氣表和水表的最佳技術選擇，這推動了業界對標準化的要求，以便不同制造 商的系統之間實現互操作性。已經從有線M-Bus用戶群體成長起來的無線M-Bus，就是一個計量表之間以及計量表和數據收集器之間 通信標準的例子。 M-Bus11 目前是歐洲規范標準的一部分，詳情可見 EN 13757標準。無線M-Bus協議的詳細內容在衍生標準EN 13757-4中。900MHz頻段的其它標準化工作也在進行之中。
ADF702012 和即將推出的 ADF7023 就是900MHz的無線電器件，這兩 款器件在設計過程中就考慮了計量應用的需求，這兩款器件也都適用于必須符合無線M-Bus標準的系統。圖4顯示了ADF7020的功能框圖。

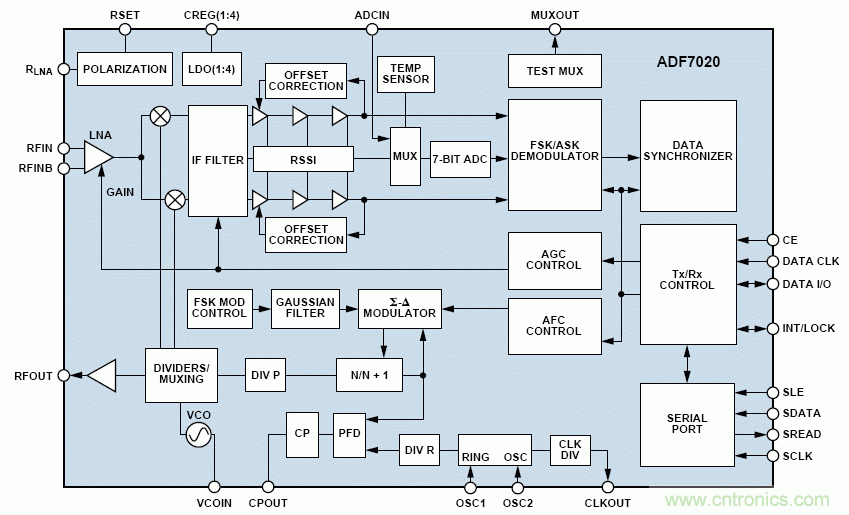

圖4. ADF7020的功能框圖。
ADF7020全集成的低功耗無線電收發器可工作在以下開放ISM頻段 上：中國是433MHz，歐洲是868MHz，北美則是915MHz。它集成了完 整的RF發射和接收電路以及模擬和數字基帶。如圖5所示，實現一個 用于AMR電表13 的射頻卡，通常只需要ADF7020、一根天線、幾個外 部無源器件和一個運行通信協議的簡單微控制器。ADF7020通過集 成一個超低功耗的8位RISC內核來執行一些低級的通信功能，大幅 減輕了外部微控制器的負擔。在很多情況下，這樣可以避免采用通 信專用微控制器。電表制造商選擇ADF702x系列收發器而不是其競 爭器件的另一個原因是，ADF702x系列收發器能提供業內最好的靈 敏度和阻塞性能，它允許電表和數據收集器之間有更長的通信距離。 ADF7020提供超過70dB的阻塞性能，這意味著，即便在一個帶外信 號比所需信號高出70dB的情況下，ADF7020也可以正確地檢測出所 需的信號并進行正確的解碼。ADF7020的相鄰信道抑制指標大約為 40dB，靈敏度可以達到–120dBm，具體需取決于數據率。這比表現最 好的 ZigBee 解決方案®14的靈敏度還低出20dB。

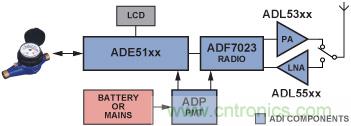

圖5. 具有AMR功能的公用儀表。
HAN網絡
隨著很多家庭將很快配備一個具有通信能力的電表，電力公司和能源管理機構開始思考未來如何利用該技術來提高能效和節能意識。 利用這個有時被稱為"智能電網"的概念，電力公司可以利用這一擴展到千家萬戶的網絡，來積極地管理電能輸送負荷。例如可以提供 實時價格信息，從而讓用戶可以調整用電習慣。在用電高峰期，比如炎熱天氣時，電力公司可以給用戶發送一個信息，提醒用戶下一個 小時的費率會提高，鼓勵其關掉電器，這就需要在室內安裝一個可以顯示該信息的顯示器。電力公司還可以更進一步地通過電表來控 制用戶家中的電器，比如調低空調或關閉游泳池的水泵，這個系統需要電表和家用電器之間進行通信，有時這被稱為家庭區域網 (HAN)。 900-MHz射頻解決方案（如ADF702x和ZigBee射頻解決方案）都在這一領域找到了用武之地。
大多數業內人士都認識到，一個與先進的計量基礎設施相連的能夠完全運行的家庭區域網還需要若干年才能實現。然而，這樣的系統 的好處讓今天很多公司都積極為家庭區域網開發解決方案。圖6顯示了家庭區域網的示意圖。

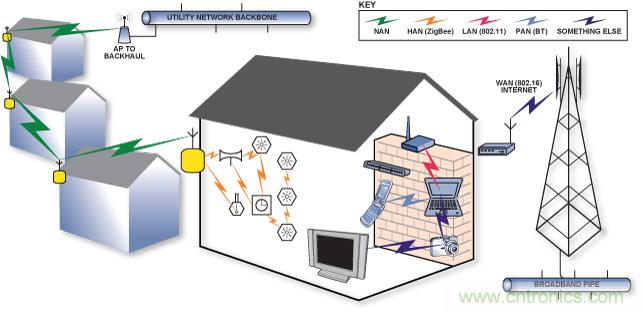

圖6. 家庭區域網。
結束語
ADI公司專注于為電表市場提供一流的技術和產品，包括RF收發器、電能計量芯片組、RF放大器、隔離產品和電力線控制產品。ADF702x 高性能全集成收發器適用于具有通信功能或支持AMI的電表，為全球電表制造商提供了緊湊、可靠和低成本的解決方案。
AMI和智能電網被視為是提高能效的關鍵潛在技術，將最終幫助實現減少二氧化碳排放的目標。ADI公司承諾提供推動這一市場發展 的創新型高能效器件，并在未來繼續為提高能效和促進節能作出其應有的貢獻。
