【導讀】硅與MEMS振蕩器正在加入到高度分化的振蕩器市場，如此細化的市場，如何選擇正確的應用器件成了很多人的困難。其實選擇正確的應用器件不需要水晶球，明白它們?nèi)绾闻c應用需求相匹配，選擇振蕩器就成為了一種明明白白的工作。
·陶瓷諧振器的精度為1%至0.1%，與之相比石英晶振為1ppm（百萬分之一）至100ppm，硅器件為1.5ppm至100ppm。
·與陶瓷器件相比，硅與MEMS（微機電系統）振蕩器更能承受沖擊，并且能裝入更小的封裝。
·石英振蕩器要花較長的起動時間，不過通常功耗低于其它種類。
·任何一種振蕩器的功耗都依賴于輸出負載。
振蕩器就像電子系統中的電源一樣無處不在，有人認為它們的重要性等同于電源，在任何需要時序信號的東西中都能發現它們的應用，從數字手表到電視和PC。由于它們?cè)陔娮釉O(shè)備時序中扮演重要角色，它們的失效會導致整個系統的停機。例如，調查人員通過分析1972年加州Fremont火車撞車事故，發現起因是一塊控制板上的晶振故障。晶振儲能電容取值不當，使晶體過驅，器件跳入一種泛音振蕩頻率。于是，火車進站時沒有減速緩行而是加速，造成了多人受傷的撞車事故。鑒于這種問題，很多工程師不再使用純晶體作自己的振蕩器。他們轉而選擇市售的成品，其封裝中包含了放大器、儲能電容和其它元件。

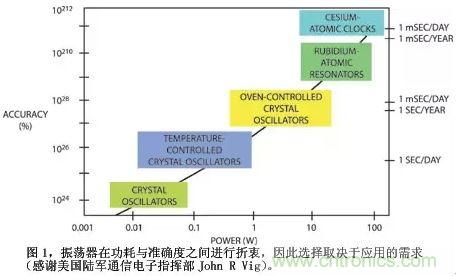

一切數字設備都需要時鐘源，如硅與MEMS（微機電系統）振蕩器、石英晶體或陶瓷詣?wù)衿鳌＠纾娦排c服務器的一塊PCB（印制電路板）上就可能需要十幾種時鐘。設計者實現傳統時鐘源時采用的是石英晶體振蕩器，但MEMS和純硅振蕩器正在這個高度分化的市場中獲得立足點。另外，精度不高的振蕩器也采用陶瓷材料，如鋯鈦酸鉛。應用推動著一種技術的適用性。例如，如果你需要一個精度優于1ppb（十億分之一）的時鐘源，則必須放棄MEMS而使用原子振蕩器件，如銣時鐘或銫時鐘源。這些器件有1ppt（萬億分之一）的精度。例如，GPS（全球定位系統）衛星需要這種精度來保持與系統其它部分的同步（圖1）。
在精度譜的另一端是簡陋的陶瓷諧振器。這些器件的精度測量要用百分?jǐn)?shù)，因?yàn)橛檬畠|分之一作單位得到的數值過于龐大而難以使用。一只陶瓷諧振器的典型初始精度在0.5%至0.1%范圍內，老化或溫度變化所致的漂移可能改變這一區間。因此,廉價陶瓷諧振器的公差只有±1.1%，較高端的汽車與商務產品精度則分別為±0.25%和±0.3%。這些公差較嚴格陶瓷諧振器的目標是商用USB（通用串行總線）2.0電路及汽車CAN（控制器局域網絡）總線應用，工作溫度為?40°C至+125°C。頻率為200kHz至約1GHz的低成本陶瓷諧振器適用于對時序要求不嚴格的嵌入系統。陶瓷器件起動較快，一般體積小于石英器件。它們也更能承受沖擊與振動。提供陶瓷諧振器的制造商有Murata、Oscilent、AVX、TDK和Panasonic等。
對于使用UART（通用同步/異步收發器）的數字系統，應對其作誤差預算（error-budget）分析，以確保從諧振器頻率得到的波特率符合規格要求。如果你只在代碼開發期間使用UART，則能夠在制造期間轉而采用陶瓷諧振器，以節省成本。
注意，有些硅振蕩器要使用RC（電阻/電容）或LC（電感/電容）儲能器件，而不用陶瓷或石英晶體。這些振蕩器隨不同的價格而有廣泛的精度范圍。意法半導體等公司制造的這類振蕩器具備陶瓷諧振器的全部?jī)?yōu)點，而體積更小，價格更低。該公司產品營銷工程師LouisGrantham稱：“硅振蕩器的重點在于它比脆弱晶體更健壯。此外，晶體的可制造性要比IC更困難。”
從石英起步

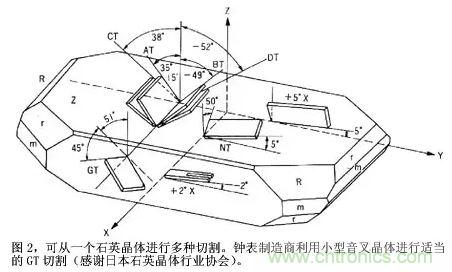

石英振蕩器采用一種壓電材料振蕩晶體的機械共振方式，建立一個有精密頻率的電信號。該頻率一般用于跟蹤時間，如石英手表中的頻率；為數字集成電路提供穩定的時鐘信號；以及穩定射頻發射機與接收機的頻率。自上世紀20年代起，工程師們就開始將這些晶體用于建立射頻頻率，當時貝爾電話實驗室的AMNicholson和Wesleyan大學的WGCady教授一起研究酒石酸鉀晶體，他們發現了一個驅動電路中石英晶片的諧振反應。不過在二戰以前，研究人員還沒有研究出大批量制造的方法。如果在一塊石英晶體上以相對晶格點陣正確的角度切割出振蕩器元件，則可以消除溫度的效應。有些切割晶體具有零溫度系數，而LC切割則用于溫度計（圖2）。

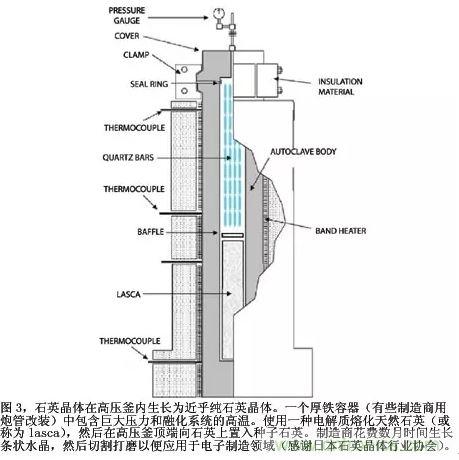

因?yàn)槟闶菑囊环N礦物得到石英晶體，不要假定一個石英振蕩器是低技術性器件。今天石英晶體的制造商都采用大型反應爐（或高壓釜）作石英晶體的生長，使用高溫和30000psi（磅每平方英寸）以上的高壓（圖3）。石英晶體在一個高壓釜中的生長要花數月時間，任何地震活動或加熱器供電上最微小的降級或損失都會毀掉整個批次。一家日本公司NDK已有幾十年制造石英晶體的歷史，現在伊利諾伊州的Belvidere擁有高壓釜。基于上述原因，該公司決定在中西部開設新工廠，因?yàn)槟抢镫娋W(wǎng)的可靠性很高，并且地震發生率很低。
該公司業務與應用發展總經理CraigTaylor稱：“我們將石英礦置入一個大型容器內，該容器采用了軍艦主炮的技術。然后，我們將種子石英放在石英礦上方的筐內。加入（碳酸鈉或氫氧化鈉）電極并施以高溫高壓，所有的天然石英就都分解并向上遷移。它自己會附著于種子石英上，而各種臟物與雜質則留在容器的底部。”
加入放大與緩沖就使一只晶體成為一個XO（晶體振蕩器）。增加溫度補償電路就得到一個精度為1ppm（百萬分之一）的TCXO（溫控晶體振蕩器），將整個振蕩器置入一個控溫的封裝中，就得到一個OCXO（恒溫晶體振蕩器），精度可達十億分之一區間。一個有1ppm精度的30MHz振蕩器，隨時間與溫度變化的誤差只有30Hz。只有銣和銫原子鐘才更精準，主要原因是原子振蕩源與溫度無關。有些公司還提供PXCO（可編程晶體振蕩器），你可以寫入芯片中的數字寄存器，調整頻率。
Pericom公司產品營銷經理NancyZhang表示，給一個晶體增加PLL（鎖相環），就能以低于石英晶體的成本得到更高的頻率。該公司高級營銷總監KayAnnamalai認為一個三次泛音晶體只能產生150MHz頻率。當需求超出該頻率時，設計者一般會加PLL。他描述了Pericom的一種不用PLL實現倍頻的專利技術。這種方法同樣可降低晶體成本，而且也改進了抖動特性。該公司的XP技術避免使用PLL，而頻率可超過150 MHz。
Epson ElectronicsAmerica公司總監CS Lam認為PLL也可以提高性能。Lam指出，該公司使用分?jǐn)?shù)PLL電路實現了優于10ppm的精度。他還指出，第一款在12kHz至20 MHz區間內相位抖動低于1ps-rms的PLL晶體振蕩器出現于2004年。
增加PLL亦可以通過電控修改工作頻率，有助于符合FCC（聯邦通信委員會）和CE（歐共體市場標準）的輻射標準。當PLL改變時鐘頻率時，EMR（電磁輻射）或EMI（電磁干擾）的高振幅尖峰將輻射分散到一個頻段中。注意該技術并沒有降低輻射量；而只是將其掃過一個頻段，使能量測量?jī)x器獲得一個較低的讀數。EMI留出了頻譜分析儀的測量帶寬，減少了測量讀數，能幫助你的產品通過符合性測試。
擴頻時鐘亦在振蕩器選擇中扮演著一種角色。它有兩種廣泛的應用：計算機與通信中的電源和系統時鐘。電源可以使用最多變動10%的振蕩器，將能量散布在一個寬頻帶上，大大降低測量值。這些設備采用了環形振蕩器或LC儲能，不需要石英級的精度。振蕩電路的PLL部分用硅振蕩器的輸出來建立擴頻時鐘。與其它純硅振蕩器一樣，這些器件更能承受沖擊，并有更快的上電起動時間。由于LC儲能器或環形振蕩器有低得多的Q（質量）值，優于任何石英晶體或MEMS振蕩器，也許你會認為硅振蕩器的振蕩維持要花更多的能量。然而，它只需要毫瓦級能量，因?yàn)檎袷幤髦械墓娜Q于PLL以及溫度補償電路的工藝與架構。
擴頻時鐘的另一個應用是抖動或噪聲所占百分比較少的數字系統。它們必須保持嚴格的時序，但甚至少量的擴頻時鐘就可以使一塊系統板通過FCC測試。Pericom公司的Annamalai指出，擴頻時鐘尤其適用于存儲子系統。他說：“存儲器有越來越快的趨勢，因此你會希望分散這種單一頻譜。”該公司使用的是Hershey’s Kiss擴展數據曲線，這一名稱取自流行的巧克力。

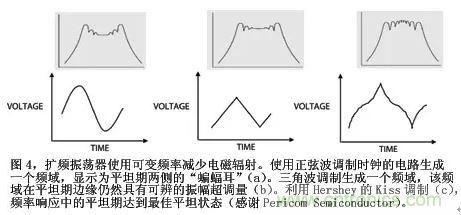

Lexmark公司發現并申請了這種數據曲線的專利。要理解這種響應曲線，設想一個正弦頻率正在對系統時鐘的工作頻率作調制；振蕩器花費在兩端頻率的平均時間將大于兩端之間的時間。換句話說，時鐘會在頻率區間的外邊界處停留，正弦調制在此處緩慢改變方向。這種改變產生了“蝙蝠耳”式頻域數據曲線（圖4）。使用了Hershey’s Kiss波形后，制造商可以消除蝙蝠耳，使你的系統通過FCC測試。
Pericom采用高Q源低抖動的石英作為系統時鐘。通過這種晶體與高性能低抖動PLL的結合，該公司提供一種掃頻振蕩器，它消耗能量最低，并結合了石英與硅的優點。
選擇振蕩器時的另一個考慮因素是功耗。
新興公司MobiusMicrosystems提供一種純硅振蕩器，它提供接近石英的精度、快速起動，以及高的耐受沖擊能力。不過，該公司的實現方式是使硅儲能電容運行在高頻下，然后作分頻，于是功耗高于石英器件。不過，硅工藝與硅設計技術正在快速進步，因此硅振蕩器的各種規格幾乎都應很快得到改善。
SiliconLaboratories是另一家在硅技術上領先的公司，它同時制造純硅振蕩器，以及為石英晶體配合PLL的器件。這些器件的精度適合于低端晶振。該公司時序產品營銷總監MikePetrowski稱：“無需使用機械式振蕩器是最終夢想。如果消除了機械式振蕩器，就可以提高可靠性、簡化制造流程，并易于大批量生產。”Petrowski堅持認為硅振蕩器不會消耗過多能量，因?yàn)樗麄儾捎脺囟妊a(bǔ)償方法去獲得精度，而不是對較高頻率作分頻的PLL。
注意硅振蕩器可以有很多意義，例如它是一個可替代陶瓷諧振器的廉價器件，以及品質可與石英相媲美的器件。一定要對功耗作評估，以確保使用的技術適合于自己的應用。要注意一些細微之處，如石英晶體或MEMS振蕩器會在上電起動的數毫秒內拉入更多電流。對于微功耗應用或需要不斷起動和停機的應用，這種超額電流可能會產生問題。
除了精度和功耗以外，振蕩器的另一個重要規格就是抖動，或相位噪聲，它會隨頻率而逐周期地改變。例如，一款穩定器件可能在一個周期工作在1MHz，而在下個周期工作在2MHz，平均頻率為1.5MHz。然而，這種循環頻率的巨大變化可能在多數應用中使器件無法使用；一個開關電源可能不會工作在這么寬的范圍內，而一個PLL很難鎖定這種高抖動的頻率源。任何采用這種振蕩器的系統都不可能包括ADC或DAC，因?yàn)轭l率的變化會毀掉數字處理，即使平均頻率是穩定的。因此，很多公司的振蕩器設計小組都在公司的模擬部門。PLL是一種模擬元件，很多規格（如抖動）對模擬電路都很重要。
盡管抖動與相位噪聲分別是時域和頻域表述，據Linear Technology公司信號調整產品設計部主任DougLaPorte的說法，在相同條件下，很容易將抖動規格作出錯誤表述。他說，有些公司僅在某個頻率范圍上確定抖動的規格。這些公司提供的相位噪聲圖可能只包括特定數量的相位噪聲，而忽略了噪聲的其它位。SONET（同步光纖網絡）這類光通信標準會傳輸，作PLL，然后再傳輸。循環有一個設計帶寬，使系統拒絕循環外的相位噪聲，而允許循環內的噪聲。LaPorte指出：“[這些制造商] 給出的規格為20kHz到10MHz。超出這個他們就不關心了。”
在五年以前，任何振蕩器中PLL的存在都對設計的抖動性能有負面作用。SiliconLabs的Petrowski稱，該公司過去擔心老式PLL的不良名聲。他說：“當我們推出自己基于PLL的振蕩器時，我們都擔心會有一些負面意義。我們對這些器件作了大量研發工作，并申請了大量專利，做一個低抖動PLL是絕對有可能的，尤其是在更精細的IC尺度下。”
一款PLL的特性及其模擬濾波、相位檢測和VCO（壓控振蕩器），在電路的各個點都引起更多抖動。過去五年來，設計者開始采用打線作為IC上的小型導體，替代IC片芯上分散的空間導體。現在，IC設計者可以用電感和電容作為電抗元件，濾波器與儲能電路都可以有更高Q值，有更多的極性和零點。
例如，MaximIntegrated Products公司在自己的設計中采用基于LC的振蕩器，而不是環形振蕩器。該公司精密振蕩器業務經理Paul Nunn表示：“環形振蕩器要比LC型振蕩器有更多的抖動。”很多公司采用這些高質量的PLL，因?yàn)樗麄兛梢允拐袷幤饔锌烧{(diào)頻率和低抖動。這些公司包括Pericom、Silicon Labs、SiTime、安塞美半導體公司與Fox Electronics。
MEMS器件
MEMS振蕩器也用于石英振蕩器的放大器，也許還有PLL，但它采用的是振蕩的小型硅質量，而不是石英晶體。這種方案有更好的MTBF（平均故障時間）、抗沖擊性以及可靠性。
例如，SiTime營銷副總裁Piyush Sevalia說，對硅作JEDEC（聯合電子器件工程委員會）與HTOL（高溫工作壽命）測試，可得到5億小時MTBF，而石英只有1000萬至3000萬小時，并且，盡管1kHz振動在石英振蕩器的抖動特性中很容易表現出來，但MEMS和硅振蕩器都對這種振動不敏感。MEMS器件諧振在一個基頻上，這種模式下意外振動不會調制。但是，MEMS和石英振蕩器的起動速度慢于純硅振蕩器。
制造MEMS振蕩器的一個挑戰是保持振蕩硅元件的原子級潔凈。即使振蕩臂上有一個原子厚的層，也會造成器件規格失效，制造商用各種方法來克服這一挑戰。例如，Discera使用“getter”活性吸氣材料，去除在器件生命周期中吸收的任何氣體或材料痕跡。另一方面，SiTime則采用了Bosch公司率先開發的一種技術。

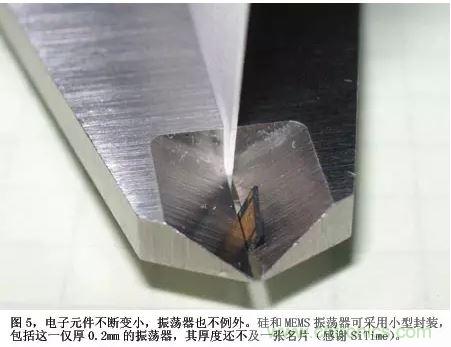

SiTime并未在MEMS元件上覆蓋玻璃或環氧罩，而是在一個玻璃模型中建立起硅臂，用多晶硅覆蓋模型，再用氫氟酸將玻璃溶解。然后，該公司用一層更厚的多晶硅將臂密封起來。所有工作都在一個外延反應堆中完成，這個高度真空的半導體裝置有地球上最潔凈的環境。這種特殊工藝使SiTime能夠提供品質與石英振蕩器相匹敵的產品。該公司的產品將一種MEMS諧振器片芯和一個CMOS片芯整合在一個封裝內，比石英振蕩器更小也更薄（圖5）。
Discera和SiTime兩家公司的振蕩器都是全可編程產品，因?yàn)樗鼈兗闪薖LL。Discera還提供一種不到500美元的工具包，包括一個手持編程器和200個器件；編程器連接到計算機的USB端口。Discera公司銷售與營銷副總裁GerryBeemiller稱，用這個工具包可以建立起1MHz至150MHz頻率的高精度振蕩器。反之，SiTime則在推銷快速周轉概念，而不是現場編程能力。由于它采用的是無石英工藝，因此聲稱它可以在數天內提供工作于任意頻率的器件。
在數據采集數字系統中，精確無誤的時間永遠是關鍵。如果性能略微不良的陶瓷諧振器時基或低性能的硅振蕩器不能滿足你的需求，那么可以從整個石英技術系列產品中選擇一款器件。為Silicon Labs公司的高性能硅振蕩器和SiTime與Discera的MEMS振蕩器增加了這些選擇后，你會看到振蕩器的選擇非常關鍵。要了解所有的權衡因素，包括精度、功耗、抖動和可編程能力，以及任何擴頻需求。要記住，如果你未能通過FCC測試，為電源或系統時鐘選擇一種擴頻振蕩器總是可取的方法。這種情況總是出現在最糟不過的時候：正當你準備好交付產品時，擁有一款可替代固定振蕩器的高級品總是一個很好的保險措施。經過對所有這些因素的權衡，并明白它們?nèi)绾闻c應用需求相匹配，選擇振蕩器就應成為一種明明白白的工作。
