【導讀】本篇文章從STM32系列的命名講起，不僅將此系列的命名規則講解的非常透徹。還對單片機知識當中的基礎名詞和一些特殊名詞進行了解釋，幾乎囊括了所有的知識面。對于新手來說實在是一篇不得不看的好文章。

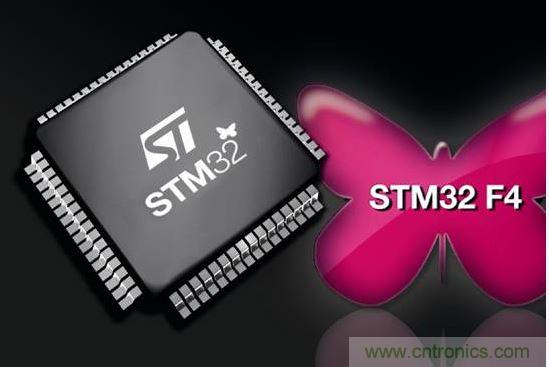

對單片機處理器行業有所了解的朋友一定對STM32系列非常熟悉。這個系列以性能高成本低而備受關注，因此應用的范圍也是最廣泛的。所以很多新手都會從此系列開始學習，STM32系列的名字都很長，有些新手非常好奇這些奇長的名字都是怎么來的呢?本篇文章就將為大家揭開這個謎底。
STM32型號的說明
以STM32F103RBT6這個型號的芯片為例，該型號的組成為7個部分，其命名規則如下：
1STM32STM32代表ARM Cortex-M3內核的32位微控制器，2FF代表芯片子系列，3103103代表增強型系列。
4RR這一項代表引腳數，其中T代表36腳，C代表48腳，R代表64腳，V代表100腳，Z代表144腳。
5BB這一項代表內嵌Flash容量，其中6代表32K字節Flash，8代表64K字節Flash，B代表128K字節Flash，C代表256K字節Flash，D代表384K字節Flash，E代表512K字節Flash。
6TT這一項代表封裝，其中H代表BGA封裝，T代表LQFP封裝，U代表VFQFPN封裝。
766這一項代表工作溫度范圍，其中6代表-40——85℃，7代表-40——105℃。
103性能特點
內核：ARM32位Cortex-M3 CPU，最高工作頻率72MHz，1.25DMIPS/MHz。單周期乘法和硬件除法。
存儲器：片上集成32-512KB的Flash存儲器。6-64KB的SRAM存儲器。
時鐘、復位和電源管理：2.0-3.6V的電源供電和I/O接口的驅動電壓。POR、PDR和可編程的電壓探測器（PVD）。4-16MHz的晶振。內嵌出廠前調校的8MHz RC振蕩電路。內部40 kHz的RC振蕩電路。用于CPU時鐘的PLL。帶校準用于RTC的32kHz的晶振。
低功耗：3種低功耗模式：休眠，停止，待機模式。為RTC和備份寄存器供電的VBAT。
調試模式：串行調試（SWD）和JTAG接口。
DMA：12通道DMA控制器。支持的外設：定時器，ADC，DAC，SPI，IIC和UART。
2個12位的us級的A/D轉換器（16通道）：A/D測量范圍：0-3.6 V。雙采樣和保持能力。片上集成一個溫度傳感器。
2通道12位D/A轉換器：STM32F103xC、STM32F103xD、STM32F103xE獨有。
最多高達112個的快速I/O端口：根據型號的不同，有26、37、51、80、和112的I/O端口，所有的端口都可以映射到16個外部中斷向量。除了模擬輸入，所有的都可以接受5V以內的輸入。
最多多達11個定時器：4個16位定時器，每個定時器有4個IC/OC/PWM或者脈沖計數器。2個16位的6通道 高級控制定時器：最多6個通道可用于PWM輸出。2個看門狗定時器（獨立看門狗和窗口看門狗）。Systick定時器：24位倒計數器。2個16位基本定時器用于驅動DAC。
最多多達13個通信接口：2個IIC接口（SMBus/PMBus）。5個USART接口（ISO7816接口，LIN，IrDA兼容，調試控制）。3個SPI接口（18 Mbit/s），兩個和IIS復用。CAN接口（2.0B）。USB 2.0全速接口。SDIO接口。
ECOPACK封裝：STM32F103xx系列微控制器采用ECOPACK封裝形式。
[page]
晶振工作原理
計算機都有個計時電路，盡管一般使用“時鐘”這個詞來表示這些設備，但它們實際上并不是通常意義的時鐘，把它們稱為計時器可能更恰當一點。計算機的計時器通常是一個精密加工過的石英晶體，石英晶體在其張力限度內以一定的頻率振蕩，這種頻率取決于晶體本身如何切割及其受到張力的大小。有兩個寄存器與每個石英晶體相關聯，一個計數器（counter）和一個保持寄存器（holdingregister）。石英晶體的每次振蕩使計數器減1。當計數器減為0時，產生一個中斷，計數器從保持寄存器中重新裝入初始值。這 種方法使得對一個計時器進行編程，令其每秒產生60次中斷(或者以任何其它希望的頻率產生中斷)成為可能。每次中斷稱為一個時鐘嘀嗒（clocktick）。
晶振在電氣上可以等效成一個電容和一個電阻并聯再串聯一個電容的二端網絡，電工學上這個網絡有兩個諧振點，以頻率的高低分其中較低的頻率為串聯諧振，較高的頻率為并聯諧振。由于晶體自身的特性致使這兩個頻率的距離相當?shù)慕咏谶@個極窄的頻率范圍內，晶振等效為一個電感，所以只要晶振的兩端并聯上合適的電容它就會組成并聯諧振電路。這個并聯諧振電路加到一個負反饋電路中就可以構成正弦波振蕩電路，由于晶振等效為電感的頻率范圍很窄，所以即使其他元件的參數變化很大，這個振蕩器的頻率也不會有很大的變化。
晶振有一個重要的參數，那就是負載電容值，選擇與負載電容值相等的并聯電容，就可以得到晶振標稱的諧振頻率。一般的晶振振蕩電路都是在一個反相放大器（注意是放大器不是反相器）的兩端接入晶振，再有兩個電容分別接到晶振的兩端，每個電容的另一端再接到地，這兩個電容串聯的容量值就應該等于負載電容，請注意一般IC的引腳都有等效輸入電容，這個不能忽略。一般的晶振的負載電容為15p或12.5p，如果再考慮元件引腳的等效輸入電容，則兩個22p的電容構成晶振的振蕩電路就是比較好的選擇。
復位電路的作用
CPU 、單片機的內部結構很復雜，基本組成部分是：運算器、寄存器、存儲器（RAM、ROM）、微程序控制器、地址計數器、I/O控制器、定時器等，機器上電或程序運行出錯時，內部是隨機的混亂狀態，各個功能寄存器的數據是隨機的，尤其是程序計數器 PC，是給 CPU指示下一條指令的地址指針，哪怕是錯一個地址，整個程序就亂套了，如果學習過匯編語言就會明白。
而在復位端子提供一個時間足夠長的復位脈沖，CPU內部就會按照設計者的意圖，對各個部件進行初始化工作，PC指向固定的地址，程序從此開始正常運行。
在單片機內部都有獨立運行的可編程定時器，俗稱看門狗，如果程序在規定的時間內沒有進行清零操作，計數器溢出就會強制CPU進入復位操作，使智能化儀器可以從死機故障中自行解脫出來。
復位一般有三種模式：上電復位、手動復位、看門狗復位。
Flash存儲器 Flash 閃存的英文名稱是"Flash Memory"，一般簡稱為"Flash"，它屬于內存器件的一種，是一種不揮發性（ Non-Volatile）內存。閃存的物理特性與常見的內存有根本性的差異：目前各類 DDR 、 SDRAM 或者 RDRAM 都屬于揮發性內存，只要停止電流供應內存中的數據便無法保持，因此每次電腦開機都需要把數據重新載入內存；閃存在沒有電流供應的條件下也能夠長久地保持數據，其存儲特性相當于硬盤，這項特性正是閃存得以成為各類便攜型數字設備的存儲介質的基礎。
SRAM是運行程序的空間，F(xiàn)LASH是存儲程序的地方
RAM（random access memory）隨機存儲器。存儲單元的內容可按需隨意取出或存入，且存取的速度與存儲單元的位置無關的存儲器。這種存儲器在斷電時將丟失其存儲內容，故主要用于存儲短時間使用的程序。按照存儲信息的不同，隨機存儲器又分為靜態隨機存儲器（Static RAM,SRAM）和動態隨機存儲器（Dynamic RAM,DRAM）。
ROM（read only memory）只讀存儲器，掉電不丟失；Flash就是rom，sram就是靜態隨機儲存器；sram是程序加載的地方，flash就是放程序的地方；rom只是一種形象的稱呼，意思就是掉電不丟失的儲存器，因為以前有PROM，EPROM，E2PROM；現在都是閃存flash的天下，因為flash容量大。
FLASH程序存儲器存程序，單片機上電后會自動從這里讀代碼開始運行。
SRAM是跑程序時候暫存臨時數據的地方，一般不太大，從128字節到幾K字節都有，一掉電數據就沒了。
EEPROM是掉電也不丟數據的存儲器，一般都用來存設置的。你可以一字節一字節的把每字節的8位1任意編寫成0。但這片一般是按扇區為單位，一擦除就是全成1。 由字面意思就可以理解，SDRAM SRAM DRAM都可以統稱RAM，random access memory的縮寫，只是前面加了幾個修飾詞而已。
[page]
SRAM：靜態隨機存儲器，就是它不需要刷新電路，不像動態隨機存儲器那樣，每隔一段時間就要刷新一次數據。但是他集成度比較低，不適合做容量大的內存，一般是用在處理器的緩存里面。像S3C2440的ARM9處理器里面就有4K的SRAM用來做CPU啟動時用的。
SDRAM：同步動態隨機存儲器，像電腦的內存就是用的這種RAM叫DDR SDRAM。其集成度非常高，因為是動態的，所以必須有刷新電路，每隔一段時間必須得刷新數據。其存儲單元不是按線性排列的，是分頁的。一般的嵌入式產品里面的內存都是用的SDRAM。
DRAM：動態隨機存儲器，SDRAM只是其中的一種吧，沒用過，不怎么清楚。
ROM：只讀存儲器的總稱。
PROM：可編程只讀存儲器，只能寫一次，寫錯了就得報廢，現在用得很少了，好像那些成本比較低的OPT單片機里面用的就是這種存儲器吧。
EPRM：沒見過，不知道什么東西。網上也找不到相關的東西。是EPROM吧?
EPROM：可擦除可編程存儲器，這東西也比較古老了，是EEPROM的前身，在芯片的上面有個窗口，通過紫外線的照射來擦除數據。非常之麻煩。
EEPROM：電可擦除可編程只讀存儲器，比之EPROM就先進點了，可以用電來擦除里面對數據，也是現在用得比較多的存儲器，比如24CXX系列的EEPROM。
NANDFLASH和NORFLASH都是現在用得比較多的非易失性閃存。NOR采用的并行接口，其特點讀取的速度比之NAND快樂很多倍，其程序可以直接在NOR里面運行。但是它的擦除速度比較慢，集成度低，成本高的。現在的NOR的容量一般在2M左右，一般是用在代碼量小的嵌入式產品方面。還有就是在ARM9的開發板上可以看見。
而NAND呢，采用的是串行的接口，CPU從里面讀取數據的速度很慢，所以一般用NAND做閃存的話就必須把NAND里面的數據先讀到內存里面，然后CPU才能夠執行。就跟電腦的硬盤樣的。但是它的集成度很高，我的ARM9的開發板上面一塊256M的NAND還沒有一塊2M的NOR的一半大，所以成本很低。還有就是它的擦除速度也的NOR要快。要不然的話那就真的悲劇了，假如擦除一塊2M的NOR要一分鐘，如果NAND的擦除速度比NOR還要慢，那擦除一塊256M的NAND不是要幾個小時。NAND一般是用在那些要跑大型的操作系統的嵌入式產品上面，比如LINUX啊，WINCE啊。NOR可是可以跑，可以把LINUX操作系統剪裁到2M以內，一個產品難道只去跑系統嗎?用戶的應用程序呢!其實很多時候，一個嵌入式產品里面，操作系統占的存儲空間只是一小部分，大部分都是給用戶跑應用程序的。就像電腦，硬盤都是幾百G，可是WINDOWNS操作系統所占的空間也不過幾G而已。
CPU
中央處理器是一塊超大規模的集成電路，是一臺計算機的運算核心（Core）和控制核心（Control Unit）。主要包括運算器（ALU，Arithmetic Logic Unit）和高速緩沖存儲器（Cache）及實現它們之間聯系的數據（Data）、控制及狀態的總線（Bus）。它與內部存儲器（Memory）和輸入/輸出（I/O）設備合稱為電子計算機三大核心部件。
JTAG接口解讀
通常所說的JTAG大致分兩類，一類用于測試芯片的電氣特性，檢測芯片是否有問題;一類用于Debug；一般支持JTAG的CPU內都包含了這兩個模塊。
一個含有JTAG Debug接口模塊的CPU，只要時鐘正常，就可以通過JTAG接口訪問CPU的內部寄存器和掛在CPU總線上的設備，如FLASH，RAM，SOC（比如4510B，44Box，AT91M系列）內置模塊的寄存器，像UART，Timers，GPIO等等的寄存器。
最小系統
硬件最小系統:由電源、主板和CPU、內存組成.在這個系統中,沒有任何信號線的連接,只有電源到主板的電源連接.在判斷的過程中通過聲音來判斷這一核心組成部分是否可正常工作：
軟件最小系統：由電源、主板、CPU、內存、顯示卡/顯示器、鍵盤和硬盤組成。這個最小系統主要用來判斷系統是否可完成正常的啟動與運行。
