在半導體領域，微控制器（MCU）是一個很卷的賽道。為了能夠從眾多競爭者中脫穎而出，MCU產品一直在不斷添加新“技能”，以適應市場環境的新要求。因此，時至今日，如果你“打開”一顆MCU，會發現其早已不再是一顆傳統意義上簡單的計算和控制芯片，而是集成了CPU內核以及豐富外設功能模塊的SoC。
尤其是在CPU內核趨向同質化的今天，想要在產品設計上實現差異化，MCU廠商更是要在CPU內核之外的外設功能的集成上大做文章，讓自己的產品具有與眾不同的賣點。
“可以將哪類外設功能集成到MCU中”，對于這個問題，MCU廠商已經進行了諸多嘗試：存儲器、定時器、模擬外設、通信接口，甚至是射頻收發器……不一而足。今天，Microchip更是腦洞大開，給出了一個新思路——將一個“微型FPGA”集成到MCU中！
在8位MCU中集成可編程邏輯
電子工程師都知道，在相當長的時間里，MCU和以FPGA為代表的可編程邏輯，是兩個特性迥異的開發平臺：前者是在通用CPU架構的基礎上，通過軟件編程去滿足不同應用的設計要求，具有較高的靈活性和可擴展性，不過代價就是在性能和功耗上有所折中；而后者由于具有硬件可編程特性，開發者可以根據應用“定制”所需的硬件電路，在性能和功耗上自然更勝一籌，不過開發門檻相對較高。
之前也有?商將兩者結合在?起，開發出兼具靈活性和?能效的異構平臺，不過它們?都定位于中?端的產品。將可編程邏輯與8位MCU整合在?起的嘗試，并不多?。?Microchip正是找到了這個獨特的市場切?點，推出了PIC16F13145 系列MCU。

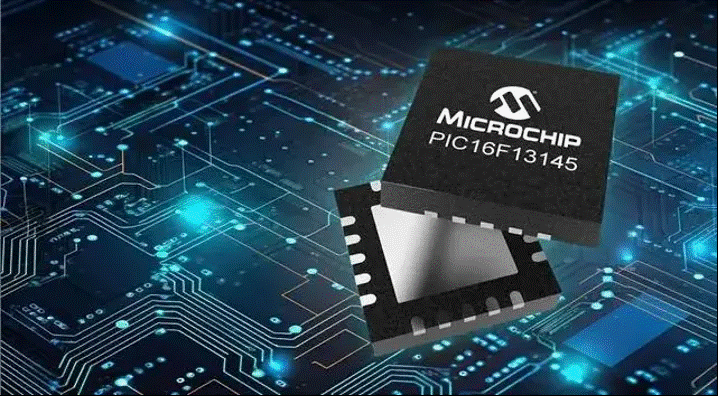

圖1：PIC16F13145系列MCU
（圖源：Microchip）
具體來講，與傳統的8位MCU不同，PIC16F13145系列的外設中，除了ADC、DAC、?較器和定時器等這些“常規”配置，還有?個特別的可配置邏輯塊（CLB）模塊。
CLB由32個基本邏輯元件（BLE）陣列（每個BLE都能夠模擬AND / OR / NAND / NOR?）以及緩沖器/反相緩沖器、D觸發器、JK觸發器、多路復?器或四輸?LUT構成。
這意味著，開發者可以利?CLB直接在MCU內創建基于硬件的定制組合邏輯功能，實現??想要的硬件電路，?不受通?MCU固定硬件架構的限制，就好像在MCU中添加了?個“微型FPGA”。

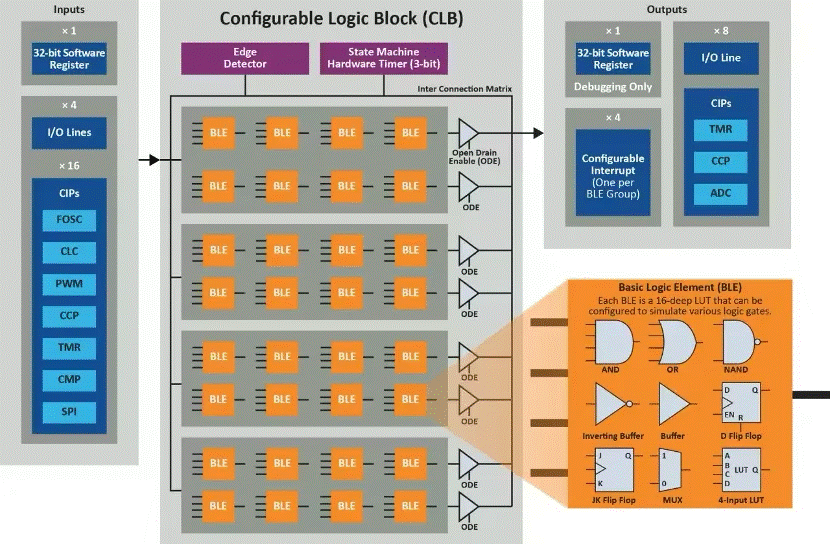

圖2：可配置邏輯塊（CLB）架構
（圖源：Microchip）
從架構上看，CLB與FPGA的可編程邏輯結構很相似。構成CLB的每個BLE由?個4輸?LUT(Lookup-Table, 查找表)和?個D觸發器組成。CLB的輸入接口提供了16個輸入的選擇鎖存器，每個選擇鎖存器可以選擇最多40種不同的信號之一的信號來作為輸入，這些信號可以是通過外部引腳輸入的信號，內部外設的輸出信號以及軟件操作的寄存器的信號。CLB輸入端都嵌入了可編程的邊沿檢測器，這些邊沿檢測器默認由上升沿觸發，但可以編程為由下降沿觸發或完全旁路。
另外，CLB支持8路輸出可以路由到外部引腳、內部寄存器或內部外圍設備的輸?。CLB還包含?個3位硬件計數器，以幫助使?CLB構建狀態機。當MCU需要執?簡單的多任務并?處理，或者需要實現少量硬件級實時處理時，CLB的作?就會更?程度地顯現出來。開發者可以使?CLB來實現狀態機或“?速”外設，例如軟件驅動的信號多路復?器、計數器、正交解碼器、步進電機控制器或?速PWM（脈寬調制器）等。
全新的開發體驗
實際上，對于Microchip來說，在MCU中集成可編程邏輯功能并不是?個全新的課題。早在?多年前，Microchip就曾在其MCU中引?了?種被稱為可配置邏輯單元（CLC）的可編程邏輯外設，這?設計思路的價值已經被市場所驗證。隨著實際應?中對更復雜的可編程邏輯需求的增加，終在PIC16F13145系列中演化出了CLB這個規模更?、更復雜的可編程邏輯塊，完成了?次重要的迭代升級，也使得該系列MCU能夠?于以往屬于獨?可編程邏輯器件的應?領域。
PIC16F13145系列MCU這一獨特的定位，可以為開發者帶來諸多好處。
首先，集成到MCU的CLB，是通過硬件的方式實現邏輯功能，在性能上明顯優于“通用MCU+軟件”的模式，有利于優化嵌入式控制系統的速度和響應時間，提升整體的系統性能。而且由于在系統設計時，無需增加額外的外部邏輯器件，還可以降低BOM成本，可謂是一舉兩得。
其次，作為獨立于CPU內核的外設，PIC16F13145中的CLB可以在CPU處于睡眠模式時運行，以響應和處理來自外部和內部的任務，更大限度地降低MCU的功耗。CLB還可以與其他外設（如定時器、ADC、PWM模塊等）結合使用，進一步優化系統功耗性能。
此外，CLB還有助于PIC16F13145系列MCU實現更強的可擴展性。在實際工作中，隨著需求的變化，設計的調整在所難免，而PIC16F13145系列MCU所具備的可編程邏輯功能，使得開發者無需“從頭再來”徹底修改整個設計，就能夠通過靈活的硬件編程快速完成設計迭代，簡化整個設計流程。
由此可見，憑借CLB模塊而帶來的更高的性能、更低的功耗以及更強的可擴展性，加之其他豐富的片上資源（包括具有內置計算功能的快速10位ADC、8位DAC、快速比較器、8位和16位定時器，以及I2C和SPl等通信模塊），PIC16F13145系列MCU無疑為嵌入式開發者提供了一個強大而靈活的開發利器。
完善的開發生態
當然，?個嵌?式硬件平臺，加上配套的軟件開發?具以及相關技術資源，才能夠提供完整的開發體驗。具體到PIC16F13145系列MCU這個創新的硬件架構，更是需要完善開發?態的?持，盡可能降低開發者上?“嘗鮮”的?檻。
好消息是，這?點Microchip已經準備好了。PIC16F13145 系列MCU 的開發， 可以得到MPLAB? 代碼配置器（MCC）的?持，MCC是Microchip的MPLAB X IDE中?個免費軟件插件，為開發者提供了?個基于GUI的簡便開發界?，?于配置器件和片上外設（包括CLB）。CLB所需的?定義邏輯配置可通過MCC創建原理圖，因此??減少了開發時間，?且?戶可以使?硬件描述語?（Verilog）作為開發語言，增加了開發的靈活性。自定義邏輯配置的原理圖也可以通過在線方式創建（logic.microchip.com）。
同時，PIC16F13145 Curiosity Nano評估套件可為使?PIC16F13145系列MCU進?設計提供全??持，?需外部?具、編程和調試，簡單易?，有助于開發者實現?縫嵌?式開發體驗，縮短產品上市時間。
本文小結
今天，競爭激烈的MCU市場，迫切需要差異化的創新產品。Microchip的PIC16F13145系列MCU，創造性地將可編程邏輯外設功能與8位MCU架構相結合，在繼承MCU固有優勢特性的同時，?帶來了更佳的性能、低功耗特性和可擴展性，在實時控制、數字傳感器節點，以及?業和汽?等細分市場，為嵌?式開發者提供了全新的想象空間和開發體驗。
