中心議題：
- 照明技術的發展及趨勢
- 現代LED照明對MCU的需求
- 智能照明的發展方向
- MCU在LED照明中的應用
解決方案：
- 78K0/IB2 LED路燈方案
- 綠色環保LED照明方案
照明技術的發展及趨勢
照明發展歷程
首先，回顧照明技術的發展歷史，第一代以白熾燈為代表，優點是價格便宜，低溫啟動特性好，但是壽命短、發光效率低。第二代以熒光燈為代表，壽命較長、發光效率較高、成本較低，缺點是含重金屬汞、鎮流器/啟輝器功耗大。第三代的代表是高壓氣體光源，優點是穿透性強，反射率高，但是，含重金屬汞、顯色性低，并且需要安裝整流器。LED屬于第四代照明設備，是工作電壓低、安全節能、維護費用低、壽命長，目前的主要問題是價格較高，發熱量大，需要指出的是，目前對燈具中金屬汞的回收無廠商對應，但LED卻不含汞。
照明市場趨勢
照明在家用/商用電力消費中占有很大比重，大約17%，大量的消耗造成資源浪費、二氧化碳排放以及全球變暖等問題。因此，在全球范圍內，對綠色、節能的照明系統的需求在逐漸加大，隨著照明源的發展和改進，照明功耗逐步降低，LED的功耗僅為白熾燈的1/8。同時，照明系統采用各類通信、傳感器的智能照明控制系統，提高了應用效率。
日本在1998年就開展了 “21世紀照明”計劃，旨在通過LED技術使照明的能量效率提高為傳統熒光燈的兩倍。韓國、歐盟、美國也相繼提出了自己的照明規劃。我國有多項半導體照明相關的國家標準、行業標準即將出臺，財政部正在醞釀半導體照明的相關扶持政策。政府采購半導體照明示范工程項目的步伐正在加快。

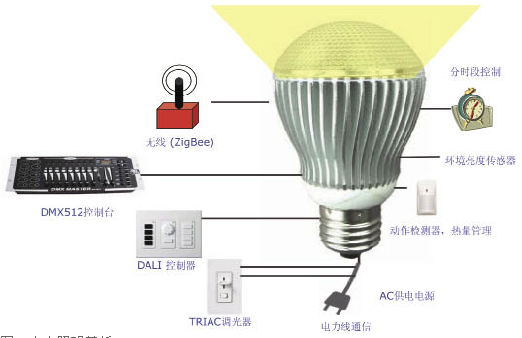

圖1 未來照明革新
現代LED照明對MCU的需求
通用LED照明市場分類大致可分為以下幾種：室內照明、商用照明、車用照明、戶外照明、交通信號、娛樂照明、路燈和電子顯示牌，液晶背光等。
隨著照明需求的發展和節能減排的深入，未來照明革新可以從分時段控制、環境亮度傳感器、動作傳感器、熱量管理等角度進行技術革新。
未來照明革新市場潛力巨大，如圖1所示。分時段控制是指在不同時間段有不同的亮度。環境亮度傳感器可以靈活應對燈具所處環境的亮度，比如天陰的時候天黑的比平常早，那么路燈就會提前打開。動作傳感檢測器是指夜晚的時候如果燈具周?chē)鸁o(wú)人活動時，會調低亮度，當檢測到有人活動時，就會調高亮度。另外，現代照明需要有多重通信方式，除了無線方式以外，DALI或DMX512等先進的照明專用通信協議使得燈具的管理更加便捷，電力線載波通信（PLC）也是近年來備受關注的方向。
智能照明的發展方向
智能照明的發展方向呈現幾個發展方向：MCU的集成度提高，所需外設減少，更加環保性；LED滿足家庭情景調光的色彩心情，更加人性化；各種通信協議，方便調光系統擴展，擴展性增強；無線連接方式使照明通信融入智能家庭，實現集成化。智能家庭的普及，可以促進綠色低碳生活、保護環境。智能混色調光，需要支持無線通信的場景照明。而APPLILET HCD工具，可以方便實現混色調光的開發調試，非常實用。

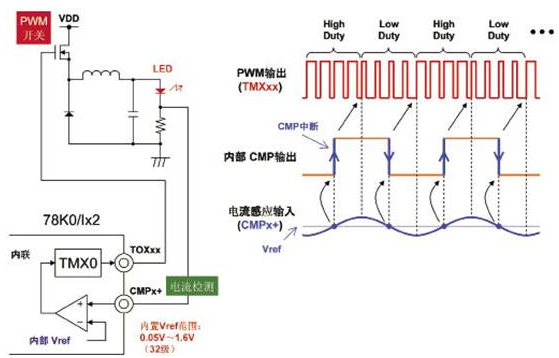

圖2 通過比較器進行反饋控制[page]

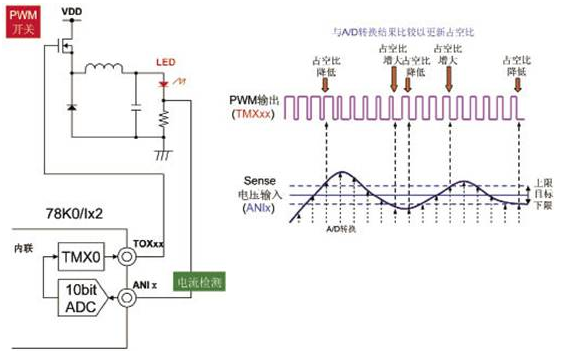

圖3 通過A/D轉換器進行反饋控制

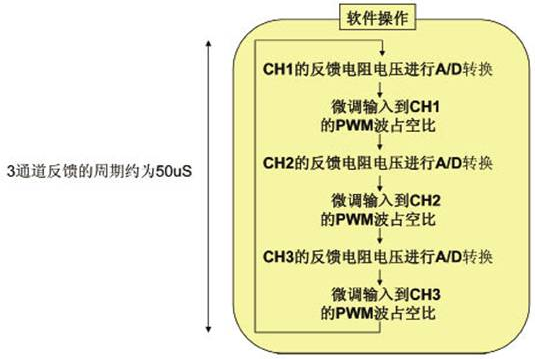

圖4 LED恒流控制操作流程圖（LED=3通道）
現代LED照明的要求
LED照明的要求包括家用照明和非家用兩種。
家用照明：
（1）更長的工作壽命
（2）成本低、體積小
（3）低功耗、，高效能
（4）兼容現有系統
非家用照明：
（1）低功耗、高效能
（2）多通道 (6條通道或更多)
（3）PFC控制
（4）PLC通信/無線通信
對MCU的需求則表現在如下幾個方面：
•精準控制電流，延長燈具壽命
•多種保護功能，保證燈具安全
•高集成度，節省空間和成本
•靈活且精確的調光，同等亮度更少能耗。
•同時為多通道提供獨立的定時器門限輸出功能
•通信方式多樣化，支持 IR/無線/DALI/ DMX512/ PLC/
•較高工作溫度 (85℃~105℃)
•更實用的評估方案
[page]
照明市場的需求
綜合高調光精度、低成本、節能和必須帶有應急保護功能，總結為單芯片MCU實現低成本和高性能的綠色節能照明系統。
MCU在LED照明中的應用
針對整個照明市場的MCU需求，瑞薩電子推出了對應的MCU。
78K0/Ix2
針對照明市場的這些需求，瑞薩電子的78K0/Ix2 MCU產品，很好地解決了這些問題。78K0/Ix2相應的特性有很多。78K0/Ix2的PWM輸出周期25ns，具有16位變頻定時器和內部40MHz操作時鐘特性，滿足高精度調光需求。78K0/Ix2無需外圍IC，可由PFC控制IC、變頻控制IC和LED驅動IC（LED照明），有效降低成本。對應緊急狀態時的定時器高阻輸出，方法是和比較器/外部中斷聯動。對應可在實現 “任何亮度”，實現降低能源消耗，方法是使用傳感器/通信，而通信又包括DALI、DMX、遙控器和I2C等。照明用ASSP單片機78K0/Ix2，具有多種內存容量和引腳數可選，對應簡單到復雜的LED照明應用。

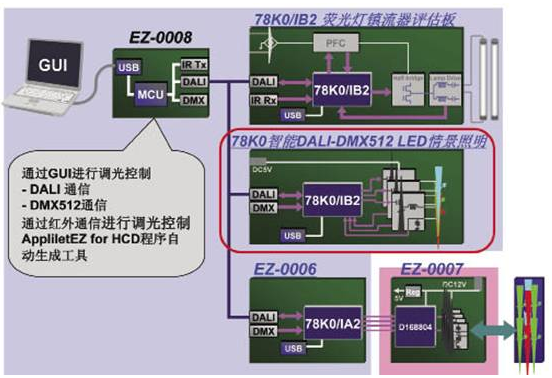

圖5 照明參考方案

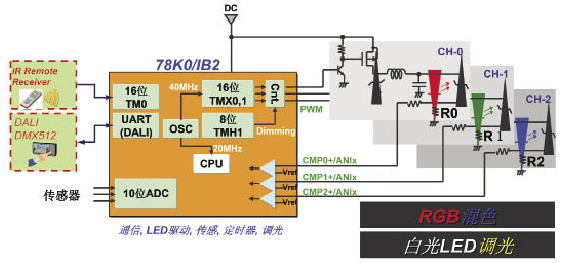

圖6 智能DALI-DMX512 LED情景照明控制
照明用ASSP單片機78K0/Ix2的特點：
•內置高速晶振（CPU最高20MHz ）
•高速4通道16位PWM定時器 (40MHz)
•內置片上調試
•串行通信（UART，I2C，CSI），內置DALI（照明用通信）功能
•MCU工作溫度可達105℃
•可獨立控制最多4路LED
•可適應LED照明器具大量發熱的使用環境
•可方便實現DALI協議接收/發送
適用于照明控制的定時器的特性：
•計數時鐘最快達到40MHz
•帶死區時間PWM輸出
•可進行全/半橋控制
• 4通道同步輸出
•可與比較器連動進行緊急停止的功能
•可配合A/D轉換器進行LED恒流控制
•可用作LED恒流控制的開關信號或用作調光亮度控制信號
[page]
增強的模擬功能：
•定時器同步A/D轉換器
•內置1.2V穩壓參考
•3通道比較器
•內置運算放大器，包括PGA 模式 (×4/×8/×16/×32)，獨立模式 (使用+/ -/輸出引腳)
•可用于LED恒流控制快速響應進行反饋操作
•可用于檢測來自傳感器的微小信號控制LED燈具亮度
恒流控制
恒流控制有兩種恒流控制的方式。
第一種是通過比較器進行反饋控制。使用比較器檢測LED電流，通過改變PWM輸出占空比實現恒流控制。通過改變比較器內置參考電壓可實現各通道的獨立調光（28級），如圖2所示。
第二種是通過A/D轉換器進行反饋控制，使用A/D轉換器檢測LED電流，通過改變PWM輸出占空比實現恒流控制。通過改變A/D轉換的目標值實現各通道的獨立調光，如圖3所示。
LED恒流控制操作流程圖如圖4所示，如圖，有3通道的LED需要控制，是A/D轉換→PWM輸出的微調的重復操作。軟件操作過程是對CH1的反饋電阻電壓進行A/D轉換，微調輸入到CH1的PWM波占空比，然后對通道2和通道3進行同樣操作，重復上述流程即可。三個通道的A/D轉換和檢測調整的整個周期約為50μs。

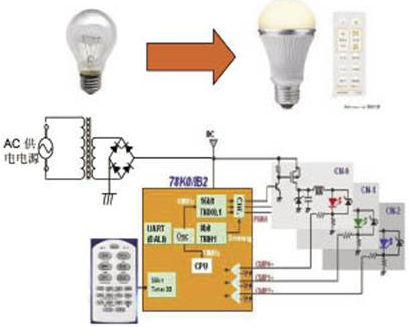

圖7 78K0無驅智能調光LED燈泡參考板

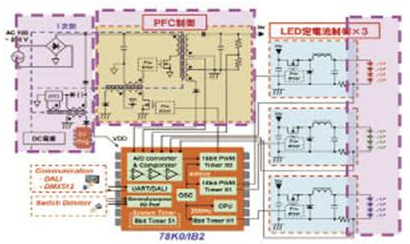

圖8 78K0/IB2 LED路燈方案
綠色環保LED照明方案
瑞薩電子的照明參考方案由3部分組成，可通過PC端GUI進行調光控制，PC和通信板通過USB線連接，情景照明板和通信板之間可以由紅外、DALI及DMX512三種方式實現，在瑞薩電子的照明參考方案中，可以使用AppliletEZ for HCD程序自動生成工具，實現照明控制程序的涉及、編譯和燒寫。照明參考方案如圖5所示。
[page]
78K0/IB2低成本高亮度LED調光（調色）控制的優點：
• 3通道獨立恒流控制（高亮度LED）
•調光控制，調色控制
•通信模式 (DALI，DMX512，AD輸入)
智能DALI-DMX512 LED情景照明控制如圖6所示。通過比較器內部參考電壓/PWM占空比，可進行3通道獨立LED調光（28級）；通過8位PWM TMH1的同步控制，可進一步提高調光精度。
78K0無驅智能調光LED燈泡參考板如圖7所示。普通白熾燈功耗大、且調光的能效比很低，78K0無驅智能調光LED燈泡參考板可以實現AC220V，不帶 PFC調整功能；遙控器調光 (自定義315M RF)；小巧的PCB便于集成。
基于78K0/IB2 LED路燈方案如圖8所示。可實現AC220V，具有 PFC；驅動總功率60W；調光通信接口可采用RS485/PLC接口。
開發工具
第一步通過器件驅動自動生成工具(Applilet2)生成器件驅動。第二步通過Project Manager(PM+)編輯程序（綜合開發環境）(源程序管理、編輯、工具管理)。第三步調試(ID78K0)和仿真通過MINICUBE2(簡易)，IECube等進行操作確認。另外，對于量產型燒寫工具，除了瑞薩電子自己提供的工具意外，另有第三方工具也可支持。瑞薩電子提供照明參考方案套件，使即使初次接觸MCU，也能迅速上手。
